关于德国FESTO电磁阀的定义及原理

2022-09-03 13:33:56

  关于德国FESTO电磁阀的定义及原理

  德国FESTO电磁阀是用来控制流体的自动化基础元件,属于执行器;并不限于液压,气动。电磁阀用于控制液压流动方向,的机械装置一般都由液压钢控制,所以就会用到电磁阀。

  工作原理:电磁阀里有密闭的腔,在的不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油刚的活塞,活塞又带动活塞杆,活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。分类:

  ①直动式电磁阀

  原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。

  特点:在真空、负压、零压时能正常工作,但通径一般不过25mm。

  ②分布直动式电磁阀

  原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。

  特点:在零压差或真空、高压时亦能可*动作,但功率较大,要求必须水平安装。

  ③德国FESTO电磁阀原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下上高的压差,流体压力推动关闭件向下移动,关闭阀门。

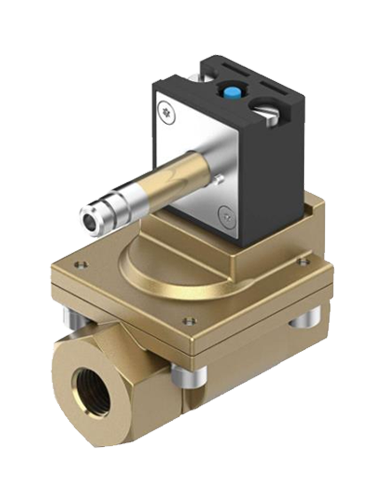

FESTO电磁阀


  特点:流体压力范围上限较高,可任意安装(需定制)但必须满足流体压差条件。

  在使用更是应该考虑它的一些特性,比如介质特性环境温度,工作频率,电源等因素.

  电磁阀在我们的中应用非常的广泛,电磁阀是由电磁线圈和磁芯组成,是包含一个或几个孔的阀体。当线圈通电或断电时,磁芯的运转将导致流体通过阀体或被切断,以达到改变流体方向的目的。

  电磁阀的电磁部件由固定铁芯、动铁芯、线圈等部件组成;阀体部分由滑阀芯、滑阀套、弹簧底座等组成。电磁线圈被直接安装在阀体上,阀体被封闭在密封管中,构成一个简洁、紧凑的组合。我们在中常用的电磁阀有二位三通 二位四通 二位五通 不锈钢电磁阀  防爆电磁阀  高压电磁阀  高温电磁阀  脉冲电磁阀  燃气电磁阀  液压电磁阀  蒸汽电磁阀  煤气电磁阀  自保持电磁阀  真空电磁阀  水用电磁阀  微型电磁阀  先导式电磁阀  直动式电磁阀  电磁阀线圈等。这里先说说二位的含义:对于电磁阀来说就是带电和失电,对于所控制的阀门来说就是开和关。

  德国FESTO电磁阀结构原理

  德国FESTO电磁阀由阀体、阀罩、电磁组件、弹簧及密封结构等部件组成,动铁芯底部的密封块借助弹簧的压力将阀体进气口关闭。通电后,电磁铁吸合,动铁芯上部带弹簧的密封块把排气口关闭,气流从进气口进入膜头,起到控制作用。当失电时,电磁力消失,动铁芯在弹簧力作用下离开固定铁芯,向下移动,将排气口打开,堵住进气口,膜头气流经排气口排出,膜片恢复原来位置。在我们的制氧设备中,在透平膨胀机进口薄膜调节阀的紧急切断等处有应用。

  当有电流通过线圈时,产生励磁作用,固定铁芯吸合动铁芯,动铁芯带动滑阀芯并压缩弹簧,改变了滑阀芯的位置,从而改变了流体的方向。当线圈失电时,依靠弹簧的弹力推动滑阀芯,顶回动铁芯,使流体按原来的方向流动。在我们中,分子筛切换系统阀的开关就是通过二位四通电磁阀来控制的,气流分别供至阀的活塞两端。从而来控制阀的启闭。
