SMC气动隔膜泵的主要技术参数及使用方法

SMC气动隔膜泵的作用

气动隔膜泵是以压缩空气为动力，用于输送各种液体的新型泵。泵体内用隔膜将压缩空气与被输送的液体隔开，故称为气动隔膜泵。

SMC气动隔膜泵的工作原理

双作用气控型隔膜泵的动作原理如下图、换向阀不在泵体内部，较自动运转型寿命长。改变外部电磁阀的ON/OFF频率，可简单的进行流量控制。可以在的频率下工作，故输出流量可以很小。先导压力也可以比自动运转型。

SMC 气动隔膜泵的使用方法

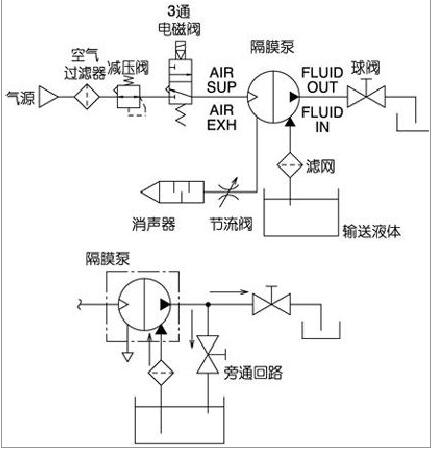

双作用气控型隔膜泵的控制回路如下图。将减压阀的设定压力设定在0.2~0.7MPa，电磁阀一通电，泵便开始工作，但液体输出侧的球阀处于开启状态。泵开始工作前，泵内无液体（干状态），也能吸入液体。在干状态下的吸入扬程为1m。让泵停止工作，让电磁阀断电，泵内气压力便从三通电磁阀泄掉。也可关闭液体输出侧的球阀让泵停止工作。输出流量的调节可利用球阀或节流阀进行。隔膜泵的输出流量若小于流量要求，泵会犹豫工作不稳定而停止。若要求输出流量小于流量，可在输出侧旁通回路来解决，确保泵内达到流量。

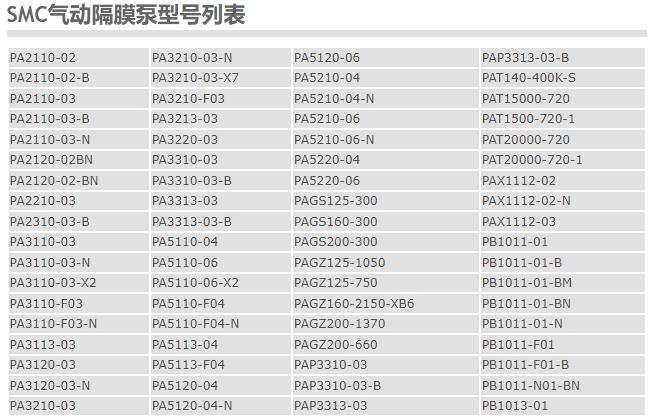

>>>参见SMC样本

SMC 气动隔膜泵的使用注意

1）液体流过时，在系统上方应设置排泄阀，包装不存在液封回路。

2）注意不要出现水锤压力。

3）输送易燃液体时，要防止泄露。

4）自动运转型应使用3通阀，不要使用2通阀。

5）气控型应使用中泄式5通电磁阀。

6）液体是否适合输送与液体的种类、添加物、浓度、温度等有关，故选定材质时要充分考虑。

7）泵内没有液体时不能长时间运转。

8）一旦发生逆压、逆流，会造成元件的破损和动作不良。注意接口不得接错。

9）膜片反复动作，故安装螺钉应牢固。
