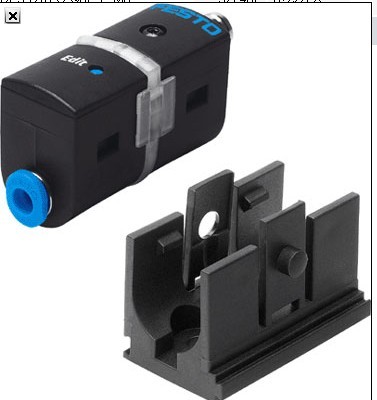

FESTO压力开关基本特点，OS-1/4-B

FESTO压力开关基本特点，OS-1/4-B

上海乾拓贸易有限公司

电话；021-69001039

直线传真；021-69000965

手机；17321017802

邮箱；17321017802@163.com

企业QQ：2880626087

联系人；居琦

下限一接点（常闭）：压力下降到设定值时，接点动作，回路导通。

上下限两接点HL：是上限式和下限式的组合，

分为两接点独立动作（双设定、双回路）和两接点同时动作（单设定、双回路）两种类型。

上限2接点：合并了两个上限形式，分为分为两接点独立动作

（双设定、双回路）和两接点同时动作（单设定、双回路）两种类型。

接断差（死区）：是指开关设定动作值和复位值的差值，

例如当设定、值为1MPa，实际复位值为0.9MPa时，接断差为0.1MPa。

工作温度：是指仪器的内部机构、敏感元件等

气动连接, 气口 1 G1/4

气动连接, 气口 2 G1/4

安装类型 带通孔

标准额定流量 1,170 l/min

工作压力 1 ... 10 bar

环境温度 -10 ... 60 °C

外壳的材料信息 锻造铝合金

FESTO压力开关基本特点，OS-1/4-B

工作介质 压缩空气符合ISO8573-1:2010 [7:-:-]

额定尺寸 6.5 mm

装配位置 任意

关于工作和先导介质的说明 可以使用经过润

滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

介质温度 -10 ... 60 °C

产品重量 110 g

气动连接, 气口 3 G1/4

材料备注 符合 RoHS

密封件的材料信息 NBR

工作时不会发生持续变形的温度范围。一般压力开关TJ

工作温度范围为-5~400C，若介质温度过高时，可考虑加附件虹吸管（灌状），达到降温的目的。

S.P.D.T（单刀双掷）：由一个常开、

一个常闭触点和一个公共端构成。

D.P.D.T（双刀双掷）：由一个对称的左、右公共端，两组常开、常闭端子构成。

上限一接点（常开）：压力上升到设定值时，接点动作，回路导通。

下限2接点：合并了两个下限形式，分为两接点独立动作

（双设定、双回路）和两接点同时动作（单设定，双回路）两种类型。
