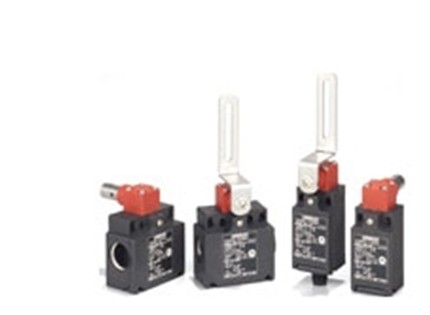

OMRON安全门铰链开关特征G3NB-210B-1

OMRON安全门铰链开关特征G3NB-210B-1

该产品系列在原有接点结构1NC/1NO和2NC的基础上，

新增了2NC/1NO及3NC接点结构的3接点型。另备有MBB接点型。

(EN60947-5-1) 同极端子间 2.5kV

异极端子间 4kV

各端子与不带电金属部间 6kV

绝缘电阻 100MΩ以上

但是，已经连接过一般负载的接点，

就不能用于连接更小容量的负载。

因为接点表面在使用后可能会变得粗燥而导致小负载的接触性降。

接点间隔 2 × 2mm以上

耐振动 误动作 10～55Hz， 单振幅0.75mm

300000次以上(AC250V 10A、电阻负载)

操作速度 2～360°/s

操作频率 较大30次/min

接点电阻 25mΩ以下

小适用负载 *4 DC5V 1mA电阻负载(N水准参考值)

额定绝缘电压(Ui) 300V

额定频率 50/60Hz

防触电保护等级 Class Ⅱ (双重绝缘)

污染度(使用环境) 3(EN60947-5-1)

耐冲击 耐久 1000m/s2 以上

误动作 300m/s22以上

条件短路电流 100A(EN60947-5-1)

额定开放热电流(Ith) 10A(EN60947-5-1)

使用环境温度 -30～70°C (无结冰)

使用环境湿度 95%以下

质量 约87g(D4NH-1AAS)

标准化的镀金接点了接触的高性。可用于一般负载和微小负载。
