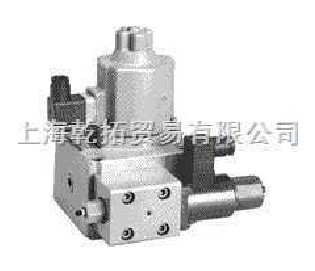

34E-10B，进口油研电磁比例溢流阀

34E-10B，进口油研电磁比例溢流阀

上海乾拓贸易有限公司

电话；021-69001039

直线传真；021-69000965

手机；17321017802

邮箱；17321017802@163.com

企业QQ：2880626087

联系人；居琦

电磁控制先导换向阀与此阀配套使用必须内部漏极类型（带T）。

要进行压力调整，请松开锁紧螺母

顺时针或逆时针转动压力调节螺丝。为了增加压力，转动螺丝

顺时针。 确保在拧紧锁紧螺母后再拧紧调整压力

子板型号：DHGM-06 * -50 / 5080/5090

牢固地在规定的扭矩范围内。

模块化阀门的压降曲线是基于35 mm2 / s（164 SSU）的粘度和比重的0.850。

在上述以外的条件下使用组合阀时，请参阅相应的值下表和公式。

In the pressure adjustment ranges "A" and "B", maximum flow rates are

limited by the pressure setting on the secondary side.

对于任何其他粘度，乘以下表中的因子。

保持所有安装孔和表面清洁。没有做

这可能会由于漏油而引起火灾。在安装产品之前，请确保全部

螺栓拧紧到规定的扭矩水平。

拧紧到规格以外的水平可能会导致操作不当，损坏，漏油等。

装配应在清洁条件下进行，并按照以下程序进行。小心注意

34E-10B，进口油研电磁比例溢流阀

应确保阀门的接口清洁，无污物或其他异物。

安装模块化阀门时，请使用下面的子板。 如果不使用这些子板，请确保

安装表面具有良好的机械加工。

06系列模块化阀门使用以套件形式提供的双头螺栓安装。

 试运行后，请务必在规定的扭矩范围内再次拧紧。

将六个柱螺栓拧入，完全拧入螺纹孔

Referring to the secondary pressure vs. m aximum flow characteristics on

the following page, use the valve at the maximum flow rate within a zone

highlighted with .

安装表面的子板或歧管。

参考电路图，堆叠模块化阀门和电磁控制先导换向阀。

小心将其O形圈侧面对准子板或歧管，

将双头螺栓放置到位，并确保检查定位销位于销孔处。对齐堆叠的阀门的末端。

将六个螺母拧入双头螺栓，并拧紧

扭矩。试运行后，务必重新拧紧螺母

将排液管（Y口）独立连接到油箱以获得稳定的压力设定。 与此同时，
