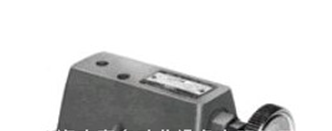

优质油研插装式溢流阀,YUKEN插装式溢流阀样本

它可用作小流量液壓系統的電液比例控制先導閥,

根據輸入電流成比例地調節壓力。

但是,這種閥應和配套的功率放大器一起使用。

本阀是闭环控制式电-液比例节能阀:流量控制系采用新开发之小型

比例电磁铁,并配合阀芯位移传感器和压力传感器(任选)来检测阀芯

位移和压力进行反馈,的实现高响应,、高性能的闭环控制。

工作时,液压力同时作用于主阀芯及先导阀芯的测压面上。

当先导阀1未打开时,阀腔中油液没有流动,

作用在主阀芯6上下两个方向的压力相等,

但因上端面的有效受压面积A2大于下端面的有效受压面积A1,

主阀芯在合力的作用下处于下端位置,阀口关闭。

由于阻尼孔的阻尼作用,使主阀芯6所受到的上下两个方向的液压力不相等,

主阀芯在压差的作用下上移,打开阀口,实现溢流,并维持压力基本稳定。

调节先导阀的调压弹簧9,便可调整溢流压力。

较大流量从125~600 L/min共有4种,06阀采用大流量化设计,不但较大

流量可达600 L/min而且体格大小和质量比以往阀小,对设备的小型化、轻量化有很大的帮助。

其工作原理与三节同心先导型溢流阀相同,

只不过油液从主阀下腔到主阀上腔,需经过三个阻尼孔。

阻尼孔2和4相串联,相当三节同芯阀主阀芯中的阻尼孔,

是半桥回路中的进油节流口,作用是使主阀下腔与先导阀前腔产生压力差,

再通过阻尼孔3作用于主阀上腔,从而控制主阀芯开启。

阻尼孔3的主要作用是用以提高主阀芯的稳定性,它的设立与桥路无关。

這種閥是由一個小型的直流電磁鐵和一個直動式溢流閥組成的。
