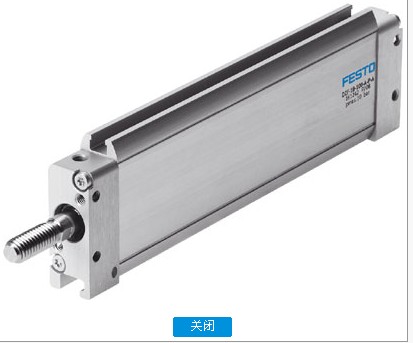

费斯托扁平气缸，EZH-2,5/9-10-B
活塞面积1.5x6.5 2.5x9 2.5x9 5x20 5x20 10x40
工作行程10 10 20 25 50 40
工作介质压缩空气符合ISO 8573-1:2010 [7:4:4]标准
工作/先导介质注意事项可用润滑工作（一旦使用润滑，今后必须使用润滑工作）
工作压力[bar] 3.0 … 6.0 2.8 … 6.0 2.8 … 6.0 2.5 … 6.0 2.5 … 6.0 2.5 … 6.0
环境温度1) [°C] 0 … +60
耐腐蚀等级CRC2) 2
活塞面积1.5x6.5 2.5x9 2.5x9 5x20 5x20 10x40
工作行程10 10 20 25 50 40
电话：021-39529839-8003
传真：021-60831958
QQ;2880626082
18917038407@163.com
汪润18917038407
重量[g]
活塞面积1.5x6.5 2.5x9 2.5x9 5x20 5x20 10x40
工作行程10 10 20 25 50 40
产品重量4 11 17 108 145 242
等效缸径∅ 3.6 5.6 5.6 12 12 22
气接口倒钩接头PK-3，用于3 mm气管Gx
结构特点活塞，活塞杆
缓冲无
位置感测通过接近开关
安装方式通过横向镗孔安装
安装位置任意
活塞面积1.5x6.5 2.5x9 2.5x9 5x20 5x20 10x40
工作行程10 10 20 25 50 40
6 bar时，力的理论值，伸出3.8 10 10 52 49 205
弹簧回复力的理论值
min. 1 3 2.8 8 10.6 18
max. 1.7 4 4.4 10.6 13.6 28
