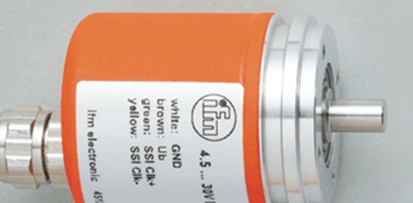

RM8003YS爱福门空心轴编码器

RM8003YS爱福门空心轴编码器

轴, 材料 [mm]  单面开通的空心轴 Ø 12, 钢

抗震   30 g (10...1000 Hz)

抗冲击   < 300 g (6 ms)

外壳材料   法兰: 铝; 外壳: 钢 粉末镀层

允许较大的相对空气湿度 [%]  98

环境温度 [°C]  -40...85

外壳防护等级   IP 65; IP 65 (外壳); IP 64 (轴)

接口   PUR电缆 / 2 m; 轴向的

较大的导线长度 [m]  100

RM8003 - 接线~打印接线图~

注释   不允许连接不使用的芯线/插脚(n.c.)

工作电压 [V]  4.5...30 DC

电流损耗 [mA]  < 30

代码   Gray code; 右转时增加的代码值(从轴向看)

代码信号   时钟输入: TTL兼容信号，

 从驱动器至RS 422 时钟和时钟(inv.)

数据输出: 同步串行，

 TTL兼容信号数据和数据(inv.)

输入   旋转方向的变换, 置零

输出功能   SSI数据接口

机械转速较大值 [1/min]   12000

启动扭矩 [Ncm]  < 3 (25 °C)

较大的轴负载 (轴末端) [N]  轴向40; 径向110
