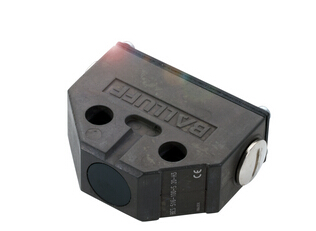

BALLUFF非接触式开关，巴鲁夫感应式位置开关

BALLUFF非接触式开关，巴鲁夫感应式位置开关

上海乾拓贸易有限公司

电话：021-69000965

传真：021-39529830-8007

手机：17321056802 (微信就是手机号)

邮箱：17321056802@163.com

企业QQ：2880626084

联系人：郑娜

开关元件基本上都配备了LED。因此可在外壳盖上识别开关功能。

特点

的感应原理

通过LED显示每个开关位置的功能

紧凑式结构

可使用标准机械外壳形状的固定尺寸

测量短路电流 100 A

测量绝缘电压Ui 75 V DC

电压降，静态，较大 1.5 V

负荷电容，较大 (在Ue下) 1 µF

输出电阻RA 2.2 kOhm + 2D + LED/4.7

kOhm + 2D

迟滞H，较大 (Sr的百分比) 15.0 %

防止出现混淆 否

感应式开关元件相互协调的发射频率允许紧密的依次相连。

防护等级IP67：耐腐蚀性冷却润滑剂

这些特点促成了非接触式进而无磨损的运行。

MTTF (40 °C) 1255 a

就绪延时tv，较大 10 ms

应用分类 DC -13

开关距离大

因为无接触，所以无磨损

通过相互协调的开关频率能够实现紧密的依次相连

感应式位置开关和顺序位置开关综合了

感应式传感器的及机械外壳型号系列的：

在使用与机械规格相同的坚固外壳时，一个的感应式开关元件承担开关功能。

紧凑型结构和大开关距离是感式位置开关

和顺序位置开关的重要特征。

测量工作电流Ie 400 mA

较大剩余电流lr 130 µA

较大无衰减无功电流lo 20 mA

较大重复精度 (Sr的百分比) 5.0 %

夹紧螺栓拧紧力矩 0.8 Nm

安装 齐平

尺寸 74 x 28 x 60.5 mm

拧紧力矩 3…4 Nm (M16x1.5)

连接截面 2.5 mm

污染程度 3

测量工作电压Ue DC 24 V
