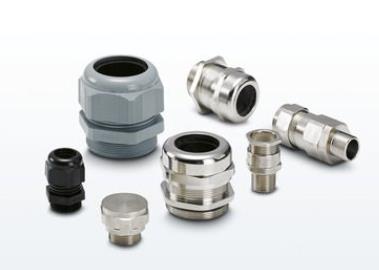

德国菲尼克斯电缆接头，G-INS-M16-T68N-PNES-LG - 1424470

　　德国菲尼克斯电缆接头，G-INS-M16-T68N-PNES-LG - 1424470

　　上海乾拓贸易有限公司

　　电 话：021-39529830转8012

　　手 机；18917074297

　　企业QQ；2880626083

　　邮箱；18917074297@163.com

　　联系人：周彩云

　　地址：上海市嘉定区江桥嘉涌路6号楼713

　　长度　　43 mm

　　阻燃等级，符合UL 94

　　环境温度（运行）　　-20 °C ... 100 °C (静态)

　　保护等级　　IP68 (5 bar / 0.5 h)　　IP66

　　扳手规格，支架　　19 mm

　　连接侧螺纹类型　　M16

　　电缆外径　　4 mm ... 8 mm　　4 mm ... 8 mm (用于UL 514 B)

　　阻燃等级，符合UL 94

　　V2 (外壳)

　　颜色　　浅灰RAL 7035

　　六边形角度尺寸　　25 mm

　　固线夹的操作　　A

　　概述

　　导线数　　1

　　螺钉连接材料　　PA

　　屏蔽　　无

　　插入电缆 3) 以正确的扭矩拧紧联管螺母

　　冲击类别　　2

　　组装说明

　　扭矩　　2.5 Nm (接头螺母)　　2.5 Nm (支持)

　　连接螺纹长度　　8 mm

　　穿板孔直径　　16.1 mm ... 16.2 mm

　　4 Nm (用于UL514 B：接头螺母 / 支架)

　　接合螺母扳手规格　　19 mm

　　1) 以正确的扭矩将螺钉连接支架安装在外壳中 2)

　　螺距　　1.5 mm　　环境条件

　　电缆密封材料　　氯丁（二烯）橡胶

　　德国菲尼克斯电缆接头，G-INS-M16-T68N-PNES-LG - 1424470
