PANASONIC单画面压力开关，SUNX压力开关用途

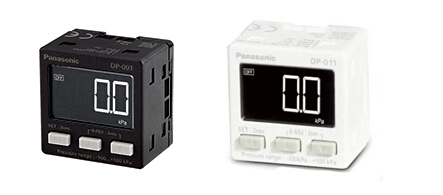

PANASONIC单画面压力开关，SUNX压力开关用途DP-011-P

上海乾拓贸易有限公司

电话：021-69000965

传真：021-39529830-8007

手机：17321056802 (微信就是手机号)

邮箱：17321056802@163.com

企业QQ：2880626084

联系人：郑娜

・剩余电压：2V以下(源电流为50mA时)

输出动作 通过按钮操作选择N.O./N.C.

输出模式 EASY模式/应差模式/窗式对比模式

保护构造 IP40(IEC)

5、可以设置高压力或液位报警点，并通过继电器或光耦输出给控制设备; 输出双路继电器(单刀双掷)开关量;

SUNX压力开关设置控制压力的方法

（1）短按(ON/OFF)运行键，关闭运行指示灯，压力控制系统关闭。

（2）设置控制上限/下限

短按SET键1次，进入下限设置状态(对应下限指示灯亮)，通过(▲)(▼)设置数值,设置下限完成后，短按SET键进入上限设置，设置方法同上。

（3）设置完成后，按SET键将设定值自动存入电脑芯片（参数修改后，5秒钟内无按键操作会自动保存当前参数设置）。

（4）再次按(ON/OFF)运行键(对应运行指示灯亮)，电机开始工作。

<NPN输出型>

NPN开路集电极晶体管

・较大流入电流：50mA

・外加电压：30V DC以下(比较输出和0V之间)

・剩余电压：2V以下(流入电流为50mA时)

<PNP输出型>

周围温度 0℃~+50℃(注意不可结露、结冰)、存储时：-10℃+60℃

周围湿度 35%RH~85%RH、存储时：35%RH~85%RH

耐电压 AC500V 1分钟　所有电源连接端子与外壳之间

绝缘电阻 所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表

耐振动 频率10Hz~150Hz　双振幅0.75mm 较大加速度49m/s2　X,Y和Z方向各2小时

耐冲击 加速度100m/s2(约10G)　X,Y和Z方向各3次

应差 小2digits(可变)

SUNX压力开关应用范围

1、产品采用新型智能微处理芯片，功能实用性能稳定。

2、LED显示当前压力或液位值;

3、压力或液位可以根据自己的需要设置启动或停止;

4、四位LED的产品三个单位可以根据客户需要选择：Mpa、KG.F/CM2，PSI

PNP开路集电极晶体管

・较大源电流：50mA

・外加电压：30V DC以下(比较输出和+V之间)

6、两路继电器/两路光耦/带4-20mA/0-10V 输出可以选择;

7、采用压力传感器，比机械压力开关精度高，迟滞小，响应快，稳定;调节无死区，可以在整个量程范围内任意设定继电器动作压力点;

8、使用按键调节动作压力，使用简便，更加灵活; 防护等级：IP65，可以用在环境恶劣的场合

PANASONIC单画面压力开关，SUNX压力开关用途
