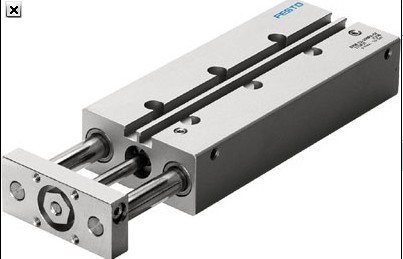

DFM-20-20-P-A-GF
产品代号: 170840
较高速度 0.8 m/s
带滑动轴承导轨:得益于大直径导向杆和四个滑动轴承套，刚性高
• 带循环滚珠轴承导轨:用于需要扭矩负载的应用
• 带可调终端位置
• 带液压缓冲器
较大扭矩Mx 1.85 Nm
在规定的距离xs，较大有用负载和行程的函数关系 67 N
6 bar时的理论作用力，回复行程 141 N
6 bar时的理论作用力，进程 188 N
移动质量 404 g
产品重量 777 g
其它可用接口 参见产品图纸
气动连接 M5
材料备注 符合 RoHS
盖子的材料信息 锻造铝合金
从工作负载到连接板的重力中心距 50 mm
festo导向气缸应用，费斯托导向气缸原理
行程 20 mm
活塞直径 20 mm
• 长行程派生型
• 带终端位置气动缓冲 PPV
工作模式 双作用
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明
可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
耐腐蚀等级 CRC 2 - 中等腐蚀影响
环境温度 -20 ... 80 °C
在终端位置的冲击能量 0.2 Nm
设计结构 导向
位置检测 用于接近式传感器
工作压力 2 ... 10 bar
密封件的材料信息 NBR
外壳的材料信息 锻造铝合金
活塞杆的材料信息 高合金钢, 耐腐蚀
驱动单元的运作模式 连接轭
缓冲 P: 两端带弹性缓冲环/板
装配位置 任意
导向 普通轴承导向
仅有在相应的安装附件 SMB-8E 向外安装时，SMTSO-8E型接近开关才可以被用在行程为20到40mm 的产品上。
内 置 导 轨 .
