NACHI直动型溢流阀尺寸图,供应不二越溢流阀
为了有良好的压力控制，起动时请
松开排气口进行排气，并将电磁阀
先注满液压油。排气端口根据M4固
定螺栓的松紧、外壳的转动情况，
其位置可以改变。
x安装方法
若安装在垂直面上，则较压力约
提高0.2MPa {2kgf/cm2}。
c手动压力调整螺栓
由于初期调整或者电气故障等原因，
没有输入电流的时候，通过将手动
调整螺栓往右旋转，即可使阀压力
提高。还有，通常必须要将手动调
整螺栓往左完全扭回到原来的位置，
并用锁紧螺母扭紧。
v小溢流流量
流量过小时，设定压力可能不够稳
定，所以应将流量控制在0.3r/min
以上。

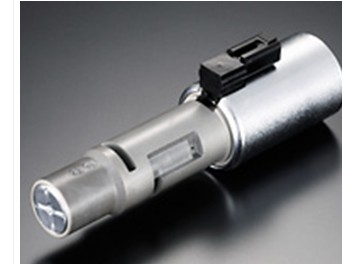

本阀由小型高性能电磁比例液压控制
溢流阀和平衡活塞型溢流阀组合而成，
进行与输入电流成比例的压力控制。
液压油应在满足油温–20〜70°C、
粘度12〜400mm2/s两种条件范围内
使用， TJ粘度范围为1 5 〜
60mm2/s。
控制压力由于受通过流量的油温变化
的影响小，因此，可以用开环方式进
行复杂的压力控制。
●使用
z排出空气
要进行良好的压力控制，初运行前
要扭松排气口，充分抽出空气，电
磁阀内注满液压油。
x手动压力调整螺栓
初期调整或因电气故障等原因阀中
无输入电流时，通过将手动调整螺
栓向右转动，可以升高阀的压力。
平时，务必使手动调整螺栓全部返
回左边，并请锁紧螺母。
c油箱口背压
油箱口背压尽量小， 请设定为
0.2MPa {2kgf/cm2 }以下。
v安全阀的设定压力
安全阀的设定是在较高调整压力上
加上1.5〜2.0MPa {15.3〜20.4kgf/cm2}
的压力。实际使用时，请按照实际
使用压力进行调整。
NACHI直动型溢流阀尺寸图,供应不二越溢流阀
