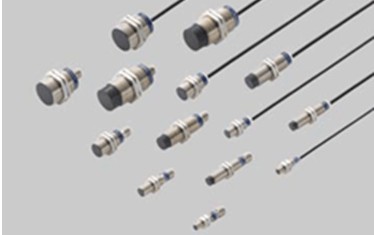

供应松下圆柱形接近传感器，DPH-A17

较大工作距离
(注2、3)

1.5 mm ±10 %

2 mm ±10 %

5 mm ±10 %

10 mm ±10 %

稳定检测范围
(注2、3)

0～1.2 mm

0～1.6 mm

0～4 mm

0～8 mm

标准检测物体

铁片8×8×t 1 mm

铁片12×12×t 1 mm

铁片18×18×t 1mm

铁片30×30×t 1 mm

应差 (注2)

工作距离(标准检测物时)的15 %以下

重复精度 (注2)

检测轴轴向：工作距离的5%以下

电源电压

12～24 VDC±10 %，脉动(P-P)：10 %以下

消耗电流(注4)

10 mA以下

输出

<NPN输出型>
NPN开路集电极晶体管
• 较大流入电流200 mA
• 外加电压：24 V DC以下(输出和0 V之间)
• 残余电压：2 V以下
<PNP输出型>
PNP开路集电极晶体管
• 较大源电流200 mA
• 外加电压：24 V DC以下(输出和+ V之间)
• 残余电压：2 V以下

使用类别

DC-12或DC-13

短路保护

内嵌

较大反应频率

5 kHz

5 kHz

2 kHz

1 kHz

动作指示灯

黄色LED指示灯(输出ON时亮起)

污染度

3 (工业环境)

保护构造

IP67 (IEC)

IP69K (DIN), IP68 (IEC) (仅限2m电缆长度型),
IP67 (IEC) (限M12连接器型)

使用环境温度

–25～+70 °C, 存储时：–40～+85 °C

使用环境湿度

50 % RH以下(使用环境温度为+70 °C时)

EMC

EN 60947-5-2

耐电压

在所有连接的电源端子与外壳间接入交流电压500 V，持续1分钟

耐振动

在X、Y、Z各方向上可承受频率为10～55 Hz、振幅为0.5 mm的振动达1.5小时

耐冲击

在X、Y和Z各方向上可承受加速度为294 m/s2(约30G)的冲击三次

检测距离的变动
(注2)

在使用环境温度下和电源电压范围内，以23 °C为基准时的检测距离变动在10 %以内

材质

外壳：铜质(镀镍)、检测部分：PPS

电缆
(M12连接器型除外)

面积为0.44 mm2 (GX-M8□型为0.15 mm2 )，长度为2m的3芯线式橡胶绝缘电缆

电缆延长

面积为0.34 mm2以上的电缆长可延伸到10m

净重
(注5)

2m电缆长度型

约40g

约70g

约90g

约150g

M12连接器型

约15g

约20g

约45g

约110g

附件

螺母：2个
