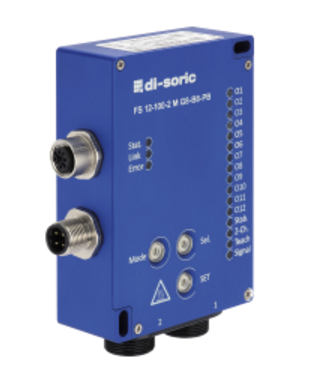

德森克颜色传感器工作性能/原理

德森克颜色传感器工作性能/原理

多可达350种颜色

具有长期稳定性

可分辨出小的阴影

反应时间短

颜色误差可调

可通过调节键或者软件进行参数设置

锁键功能

高外界光补偿功能

可输出测量值用于评估（.csv格式）

For Profibus connection

TECHNICAL INFORMATION (typ.) +20°C, 24V DC

工作电压 18 ... 28 V DC

内部功耗 500 mA

控制按钮 3

发光光源 white light LED, to be switched off

光纤线缆连接/固定光学元件 M 18 x 1

内部颜色存储 350

感应通道数量 1

感应光斑 取决于聚焦光元件

传感器颜色通道 12 (通过示教按键示教)

15 (二进制编码)

350 (使用软件，二进制编码)

颜色分辨率 DE Lab < 1

触发输入 TRG 0

示教键 TRG 1

开关滞后 0 ... 255 %

接口 Profibus, RS 232, USB

脉冲延展 0 ... 65.535 ms 可调节

显示 19个LED

压降 2.0 V

反应时间/扫描频率 0,2 ms (5,000赫兹:可评估350种颜色)

0,1 ms (10,000赫兹:可评估30种颜色)

0,05 ms (20,000赫兹:可评估3种颜色)

环境温度 -10 … +55 °C

开关输出编码 12 x (pnp + npn)

350 x (二进制编码=350输出条件)

误差范围 5：使用按键或者软件

环境光补偿 可关闭

防护等级 IP 54

颜色空间模式 XYZ / xyY / u’v’L* / L*a*b* / xyl (非自发亮的物体)

XYZ / xyY / u’v’L / xyl (自发亮的物体)

检测模式 Minimum spacing (将测量的颜色与存储的颜色按小的色彩区间进行比对)

Check sphere (核对被测颜色是否在规定的误差内)

Check cylinder (核对被测颜色是否在规定的误差内)

工作模式 - (持续的)

- (外部触发的颜色序列检测)

- (外部示教)

- (自发亮的物体)

- (非自发亮的物体)

- (每一个颜色都可以分配给任何一个输出)

外壳材料 Aluminium anodized

附件

SYSTEM COMPONENTS

WRB 120 S-SG-4.5-2.5

玻璃光纤线缆

WRB 120 S-SG-M4-2.5

玻璃光纤线缆

WRB 120 S-SG-M6X30-2.5

玻璃光纤线缆

WRB 220 S-4.5-2.5

玻璃光纤线缆

ACCESSORIES OPTIONAL

连接电缆

BSHM-Z-2/4-RS232K

BSHM-Z-2/4-USB

BSHM-Z-2/8A

BSHM-Z-5/8A

RS232S-0.25-USB

连接电缆

连接件 / 转接插头

FS-AS-PB

连接件 / 转接插头

FURTHER

VO-F/90-4.5-2.5

VO-M12/10-4.5-2.5

VO-M6/35-M6x30-2.5

VO-M6/50-M6x30-2.5

Further

DATA CARRIERS

USB-Stick-FS
