操作方式

1因B口处压力作用于电磁线圈，请防止产生过较高使用压力的异常浪涌压力。

2请保持液压油的清洁。　（污染度 ：NAS12级以内）3石油类液压油请选用JIS K 2213的1种或2种相当品，并且要求含水量在0.1%vol以下。

4不能使用难燃性液压油。

5请在允许电压范围内使用。

6为了防止因对电磁换向阀进行ON/OFF时产生的噪声导致监控开关输出发生误动作，带监控开关电磁换向阀只有无浪涌型（选购件记号 ：GR）的设定。（电磁线圈的电源为C＊与D＊时）7为了防止因对电磁线圈进行ON/OFF时产生的噪声而导致监控开关发生误动作，与带监控开关电磁换向阀同一机械中使用的所有电磁阀等，请使用无浪涌规格（安装压敏电阻、二极管品）。

8连续通电等使用时，线圈表面温度会升高。请将阀安装于无法用手直接触碰的位置。

9电磁线圈用接头与SA系列电磁阀用为同一产品。有关接线方法和电路请参照E-19页。

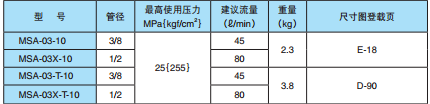

需要底板时请按下表。

●监控开关规格

额定电压 DC24V

容许电压范围 额定电压的±20%

较大负荷电流 100mA

残余电压（注3） max. 1.2V

开关用接头上的配线 利用导线或者M12-4针接头进行连接

注）1、有关开关用接头的配线方法，请参照E-78页。

2、可编程控制器的输入电路，有正（＋）共用方式和负（－）共用方式两种。

考虑到电气回路上的安全，带监控开关电磁换向阀采用了源型方式［在负荷与电源的正（＋）侧设置开关的方式］。

为此，将监控开关输出输入到可编程控制器等时，请使用负（－）共用方式的可编程控制器。

3、供给监控开关的电压请在满足下述条件的范围内加以确定。

负荷ON电压＋残余电压供给开关电压28.8V（额定电压＋20%）

4、内置监控开关用接头电路的开关元件（光电耦合器）有可能因过电压或者过电流等而在ON的状态下发生故障。

因此请不仅确认监控开关的ON输出，而且要监测电磁线圈的通电状态以及在监控开关输出的组合中，阀及内置接头电路异常或正常

SS-G01-C9-R-D2-31

SS-G01-C1S-R--C115-21

SS-G01-C6S-R-D2-31

SS-G01-C1-R-D2-31

SS-G03-A5-FR-C1-J21

SS-G01-A3X-FR-E1-31

SS-G03-A5-FR-E1-J21

SS-G01-A3X-R-C115-31

SS-G01-C5-FR-E1-31

SS-G01-H3X-R-E2-31

SS-G01-C6-R-C1-31

SS-G01-C6-R-D2-31

SS-G01-AR-R-E2-31

SS-G01-C6-R-E2-31

SS-G01-C5-R-E2-31

SS-G01-C6-R-D2-31

SS-G01-C4-R-D1-31

SS-G01-C7Y-R-D2-31

SS-G01-C8-R-D1-31

SS-G03-A2X-R-C2-31

SS-G03-A2X-FR-E2-31

SS-G03-A2X-D1-C2-31

SS-G03-A2X-R-C115-31

SS-G03-H2X-R-C115-31

SS-G03-E2X-R-C230-31

SS-G01-A3X-R-E1-20

SS-G03-AX3-R-D2-21

SS-G03-H3X-FR-C1-31

SS-G03-H5-R-C230-31

SS-G03-C2-R-D2-31

SS-G03-C5-FR-D2-31

SS-G03-C9-R-D2-31

SS-G03-C1S-R--C115-21

SS-G03-C6S-R-D2-31

SS-G03-C1-R-D2-31

SS-G03-C6-R-D2-31

SS-G03-C4-R-D1-31

SS-G03-C7Y-R-D2-31

SS-G03-C8-R-D1-31

ESD-G03-C580-A-8010C

ESD-G04-C5140-A-12
