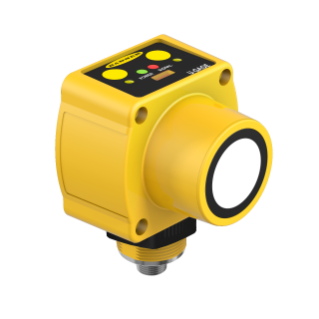

QT50U系列耐化学性声波传感器@邦纳传感器

QT50U系列耐化学性声波传感器@邦纳传感器

感官延伸范围达8米

声波死区仅占总量程的2.5％，比同类产品75％

提供模拟或离散直流模式以及带机电继电器输出的交流/直流通用电压型号

具有完全密封的防震外壳，非常适合监测液体和固体的液位

使用狭窄的感应光束在封闭区域内（如储罐）远距离检测目标，而不受罐壁的干扰

具有耐化学腐蚀性的型号，带有特氟隆涂层以保护传感器

补偿温度，以获得较大的传感精度

通过按键和远程教学模式编程简化设置

在设置和操作过程中显示状态，使用高度可见的LED指示灯

QT50ULBQ6

QT50U模拟系列：接近模式

范围：200mm至8m; 输入：13-30V直流

输出：模拟：0-10V或4-20mA

5针欧式快速断开

零件编号： 02728

感应模式（一般） 接近

感应模式（详细） 飞行时间

住房风格 长方形

主要住房材料 PBT

指示符 LED（S）

模拟输出配置 0-10 V dc或4-20 mA

模拟分辨率/离散重复性 1

较大感应距离（mm） 8000

小感应距离（mm） 200

感应梁 声

电源 13-30 V直流

上电延时（ms） 1500

调整 按按钮）

温度影响（mm /°C） 未补偿：距离的0.2％/°C; 补偿：距离的0.02％/°C

连接 积分QD

QD型/电缆长度 M12（欧元）需要连接电线

引脚数 五

振动 MIL-STD-202F要求。方法201A（振动：较大10至60Hz，双倍幅度0.06“，较大10G）。

机械冲击 IEC 60947-5-2要求：30G 11 ms持续时间，半正弦波

模拟电流输出额定值 1kΩ或[（Vcc-5 V）/0.02 A]Ω，取较者

模拟电压输出额定值 小500Ω 负载阻抗

输出保护 防止短路情况

IP等级 IP67

NEMA评级 NEMA 6P

存储温度（°C） -40到90

较高工作温度（°C） 70

小工作温度（°C） -20

Max Op。相对湿度非冷凝（％） 100

预热时间（分钟） 15

通电时的温度预热漂移 上电时感应距离的<7％。

温度。热身漂移（注1） 5分钟后，视在切换点<实际位置的0.6％。

温度。热身漂移（注2） 25分钟后，感应位置将稳定。

小响应时间（ms） 100

代表率（ms） 96

模拟线性（毫米） 范围从200到8000毫米的+/- 0.2％; 范围从500到8000毫米的+/- 0.1％（小1毫米）

小窗口尺寸（毫米） 20

声波频率（kHz） 75

功耗/电流消耗（不包括负载） 较大100 mA @ 10 V dc; 较大40 mA @ 30 V dc

供应保护电路 防止反极性和瞬态过压
