德国图尔克进口电容式传感器BC10-M30K-VN4X

德国图尔克进口电容式传感器BC10-M30K-VN4X

性能参数：

输出性能4线, 互补触点, NPN

短路保护是/ 循环

压降在 Ie ð 1.8 V

断路/反极性保护是/ 是

UL

感应面材料塑料, PA12-GF30, 黄

可耐压前端防护帽ð 3 bar

较大扭矩25 Nm

电气连接电缆

线缆材质Ø 5.2, LifYY, PVC, 2 m

线缆横截面4 x 0.34mm2

防震动性55 Hz (1 mm)

防冲击性30 g (11 ms)

防护等级IP67

MTTF 1080 年 符合SN 29500 (Ed.99) 40 °C

开关状态指示LED指示灯 黄

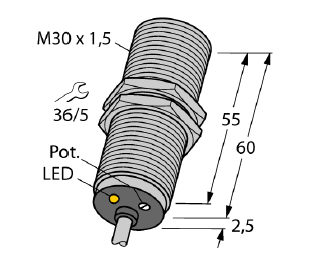

M30 × 1.5 螺纹

额定开关距离（齐平） 10 mm

额定开关距离（非齐平） 10 mm

安全工作距离ð (0.72 x Sn) mm

磁滞2…20 %

功能原理:

电容式传感器用于非接触地和无磨损地检测金

属（导电）和非金属（非导电）的检测物体。

设计螺纹, M30 × 1.5

尺寸62.5 mm

外壳材料金属, CuZn, 镀铬

温度漂移型号 20 %

重复精度ð 2 满量程的 %

工作温度-25…+70 °C

工作电压10…65 VDC

余波ð 10 % Uss

直流额定工作电流ð 200 mA

空载电流 I0 ð 15 mA

漏电流ð 0.1 mA

开关频率0.1 kHz

隔离测试电压ð 0.5 kV

铜镀铬

可通过电位计调节灵敏度

4线直流, 10-65 VDC

互补触点，NPN输出

线缆连接

接线图
