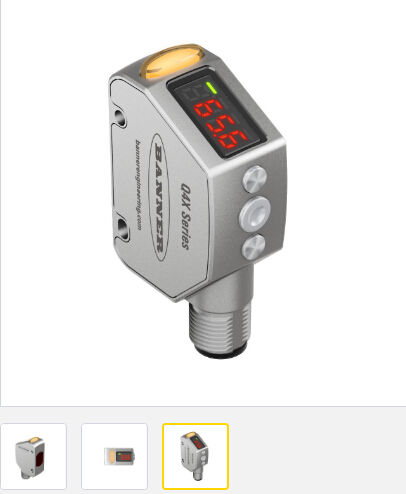

邦纳进口激光传感器选型
规格原理：
带分立（PNP或NPN）输出的1类激光CMOS传感器。 zhuanli申请中。
本指南旨在帮助您设置和安装Q4X传感器。 有关编程，性能，
故障排除，尺寸和附件，
181483查看使用说明书。 使用本文件假定您熟悉相关的行业标准和实践。
为了便于说明，本文件中使用螺纹桶型Q4X图像。
警告：不能用于人员保护
切勿将此设备用作人员保护的传感设备。 否则可能导致严重伤害或死亡。
该设备不包括允许其在人身安全中使用所需的自检冗余电路
应用。 传感器故障或故障可能导致传感器输出通电或断电条件。
显示和指标
显示屏是一个4位数的7段LED。主屏幕是运行模式屏幕。
对于2点，BGS，FGS和DYN TEACH模式，显示屏以毫米为单位显示与目标的当前距离。对于双TEACH模式，
显示屏显示与教授参考表面匹配的百分比。显示值表示传感器没有授课。
在运行模式下显示
1.稳定性指标（STB-Green）
2.主动教导指示器
•DYN动态（琥珀色）
•FGS-前景抑制（琥珀色）
•BGS背景抑制（琥珀色）
技术参数：
•导通输出（闭合）
•关 - 输出不执行（打开）
主动教导指示器（DYN，FGS和BGS）
•DYN，FGS和BGS全部关闭 - 两点TEACH模式选中（默认）
•选择了DYN动态示教模式
•选择FGS on-Foreground抑制TEACH模式
•选择BGS on-Background抑制TEACH模式
•DYN，FGS和BGS均处于所选双模式教导模式稳定性指标（STB）
•感应范围内的稳定信号
•闪烁 - 边缘信号，目标出限制
的感测范围，或多个峰值条件存在
•关 - 在的感应范围内未检测到目标范围
