用于组成安全回路。具有导向结构，可检测出结点溶接的故障。

符合EN标准的小型纤薄型安全继电器

新增Push-In Plus端子台插座系列，与以往的螺钉端子相比，更节省配线工时（与以往的螺钉端子相比，可缩短配线工时约60%*）

安全继电器插座的特性

使用环境温度 • 有动作指示灯/内置二极管

P7SA-□F-ND (-PU)： -20～+70℃

• 螺钉紧固端子(无动作指示灯/内置二极管)

P7SA-□F： -40～+85℃

(无结冰、无结露) -40～+85℃

(无结冰、无结露)

使用环境湿度 25～85% RH 5～85% RH

连续通电电流 6A *１

耐电压 线圈接点端子间 AC4,000V 1min AC2,500V 1min

异极接点端子间 AC2,500V 1min

同极接点端子间 AC1,500V 1min

绝缘电阻 1,000MΩ以上 *2

重量 约58g 约70g 约44ｇ 约59ｇ 约9ｇ 约10ｇ

带导向接点继电器（获得EN 50205/Class A VDE）

备份机械CE标记（机械指令）

构成互锁回路，可回避机械的危险状态

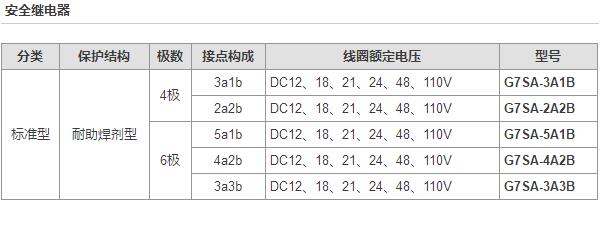

备有4极、6极产品

便于绘制PWB图形的端子配置

输入输出间加强绝缘，异极间也有一部分加强绝缘

. 测量条件：DC5V 1A 电压下降法。

. 测量条件：额定电压

　　环境温度条件：23℃

　　不含跳动时间。

. 响应时间是指，线圈电压为OFF后至a接点OFF的时间，含跳动时间。

　　测量条件：额定电压

　　环境温度条件：23℃

4. 测量条件：用DC500V绝缘电阻计测量与耐电压项目中相同的部位。

5. 3极为、31－32或33－34、4极为43－44、5极为53－54、6极为63－64。

6. 插座（P7SA）使用时，线圈接点间/异极间为AC2,500V 50/60Hz 1min。

但是， Push-In Plus端子插座（P7SA-□F-ND-PU）使用时，线圈接点间/异极间为AC4,000V50/60Hz 1min。

7. 耐久性的条件为环境温度15～35℃、环境湿度25～75％RH。因负载条件变动的耐久性能，请参见耐久性曲线数据。

8. AC15为cosφ=0.3、DC13为L/R=48ms的感性负载。

9. 此值为开关频率300次/min时的值。

10.DC12～48V：70～85℃时、额定通电电流6A以0.1A/℃降。

　　DC110V：40～60℃时、额定通电电流6A以0.27A/℃降。
