技术参数：

产品类型

断路器

产品应用

固定模式

Clipped 在…上 35 mm DIN 导轨

控制类型

旋钮

额定电流 [In]

25 A

约定发热电流 [Ith]

2 A 符合 IEC 60947-4-1

高度

132 mm

宽度

55 mm

环境温度

-20...60 °C

贮存环境温度

-40...80 °C

深度

136 mm

产品重量

0.96 kg

额定冲击耐受电压 [Uimp]

6 kV 符合 IEC 60947-2

每极功耗

8 W

机械寿命

50000 次

脱扣器额定值

17...25 A

电磁脱扣电流

350 A

螺钉式 在…上 面板 (with 3 x M4 screws)

操作位置

任何位置

电动机保护

脱扣器类型

热磁式

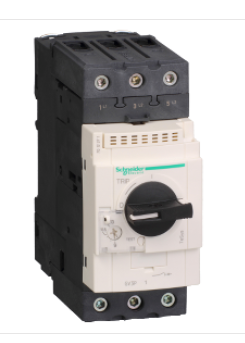

实物图：

折叠外部附件：

电动操作机构:这是一种是用于远距离自动分闸和合闸断路器的一种附件，

电动操作机构有电动机操作机构和电磁铁操作机构两种，电动机操作机构

路器处于合闸时，柜门不能开启;只有转动手柄处于分闸或再扣，开关板的

门才能打开。在紧急情况下，断路器处于"合闸"而需要打开门板时，可按

为塑壳式断路器壳架等级额定电流400A及以上断路器，电磁铁操作机构适

位置来达到合、分，断路器在用电动机构操作时，在额定控制电压的

85%-110%之间的任一电压下，应能断路器闭合。

转动操作手柄:适用于塑壳断路器，在断路器的盖上装转动操作手柄的机构

，手柄的转轴装在它的机构配合孔内，转轴的另一头穿过抽屉柜的门孔，

用于塑壳断路器壳架等级额定电流225A及以下断路器，无论是电磁铁或电

动机，它们的吸合和转动方向都是相同，仅由电动操作机构内部的凸轮的

旋转手柄的把手装在成套装置的门上面所露出的转轴头，把手的圆形或方

形座用螺钉固定的门上，这样的安装能使操作者在门外通过手柄的把手顺

时针或逆时针转动，来确保断路器的合闸或分闸。同时转动手柄能断

动转动手柄座边上的红色释放按钮。

型号：

GV2-ME03

GV2-ME03

GV2-ME04

GV2-ME04C

GV2-ME05C

GV2-ME06C

GV2-ME07

GV2-ME07C

GV2-ME08C

GV3ME25

GV3ME40

GV2-ME14

GV2-ME14C

GV2-ME16C

GV2-ME20C

GV2-ME21C

GV3ME63

GV3ME80

GV3P40

GV3P50

GV2-ME10C

GV2-ME22C
