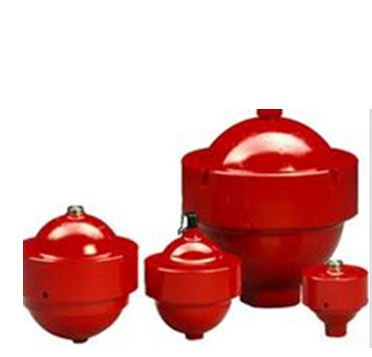

是具有柔性隔膜的液压气动蓄能器，作为可压缩气垫和工作流体之间的分离元件

HYDAC提供30多种隔膜式蓄能器和300多种不同的流体连接。

 HYDAC隔膜蓄能器因此设计为焊接结构或筒式结构，并提供各种不同的钢，弹性体和不同的气体连接。

基本规格如下：

标称体积：0.075 ... 4 l，

允许的工作压力：高达750 bar，

弹性体材料：NBR，ECO，IIR，FKM（FPM）等，

蓄电池外壳材料：碳钢，不锈钢，铝等。

HYDAC隔膜蓄能器具有以下：

功能和重量优化的尺寸标注，

任何安装位置都可以，

流体侧和气体侧之间没有压力差，

维护和耐用

焊接的隔膜式蓄能器

V = 0.075 ... 4 l

pmax = 350巴

保护液压蓄能器不受损坏

非允许温度升高和/或压力过大，

我们TJ我们的安全装置。

它包括：z焊接压力容器，可在气体侧充电，或者完全密封。

 可提供各种类型的流体连接。 zflexible膜片分离流体和气体部分。

提升阀设置在隔膜的底部。

描述功能流体实际上是不可压缩的，因此不能存储压力能量。气体的可压缩性用于液压蓄能器中以储存流体。

HYDAC隔膜蓄能器基于这一原理，使用氮气作为可压缩介质。隔膜蓄能器由流体部分和气体部分组成，隔膜用作气密分离元件。

流体部分连接到液压回路，使得当压力增加并且气体被压缩时，隔膜蓄能器吸入流体。

当压力下降时，压缩气体膨胀并迫使储存的流体进入回路。隔膜底座设有阀门提升阀。当蓄能器完全排空时，这会关闭液压出口，从而防止损坏隔膜。

注意：HYDAC隔膜蓄能器在安装HYDAC安全和关闭装置时符合欧洲压力设备指令（PED）和德国工业安全法规（Betr.Sich.V.）的规定。

工作温度和工作介质隔膜蓄能器的允许工作温度取决于金属材料和隔膜的应用限制。 在此温度范围之外，必须使用特殊材料。

还必须考虑操作介质。 下表列出了一系列弹性体材料，包括较大值。

温度范围和耐腐蚀和非耐腐蚀流体的概述。
