TURCK开关量隔离栅基本信息，IM1-22EX-R

TURCK开关量隔离栅基本信息，IM1-22EX-R

结构分类

所有的数字信号完全电隔离或处理，电压和电流供电需要限制，

需要使用图尔克接口设备，例如：隔离开关放大器，

电磁阀驱动器，继电器耦合器和转速监控器。

接口设备可选IP20模块化设备用于DIN导轨安装或紧凑型IP67外壳用于分散远程站点的使用。

该产品组合还包括用于防爆区域和SIL的设备解决方案。

双通道隔离开关放大器IM1-22EX-R具有本安输

入回路。

可连接符合EN 60947-5-6标准的NAMUR传感

器，可变电阻或机械触点。

输出回路为两个继电器，每个继电器带一个常

开触点。

您可以通过前面的6个开关分别设置每个通道

的操作行为（工作或静止电流行为，即常开/常

闭模式），以及开启或关闭每个输入回路的断

路和短路监控功能。

当使用机械触点作为输入设备时，必须关闭断

路和短路监控功能，或者在触点上连接分流电

阻（见回路图）。

主要分类

Pwr绿色指示灯亮起表示运行准备。双色LED

指示灯1和2，黄灯指示相关输出的开关状态。

如果输入回路发生故障，分配故障输入的双色

LED指示灯变成红色，提示输入回路监控功能

被激活。相应通道的输出继电器非励磁。

■ ATEX, IECEx, UL, CFMUS, CSA, TR CU,

NEPSI, KOSHA, TIIS, CCOE, INMETRO

■ 可安装在2区

■ 2路继电器输出（常开）

■ 输出模式可调（常开/常闭模式）

■ 输入回路的断路/短路监控（开/关可选）

■ SIL 2

■ 本安输出回路

型号 IM1-22EX-R

货号 7541231

工作电压 正常供电电压

工作电压 20…250 VAC

频率 40…70 Hz

工作电压范围 20…125 VDC

功耗 ð 3 W

Power dissipation, typ. ð 0.98  W

NAMUR input

NAMUR EN 60947-5-6

Input circuit monitoring on/off switchable

空载电压 8.2  VDC

短路电流 8.2  mA

Input resistance 1  kò

Cable resistance ð 50 ò

开阀值： 1.75  mA

关阀值： 1.55  mA

Wire breakage threshold ð 0.06  mA

Short-circuit threshold ï 6.4  mA

输出电路(数字) 2路 继电器 (常开)

继电器开关量输出电压 ð 30 VDC  ð 250 VAC

开关/电流 输出 ð 2 A

基本信息

开关容量 输出 ð 500 VA/60 W

开关频率 ð 10  Hz

Contact quality AgNi, 3µ Au

电流隔离

测试电压 2.5 kV

重要说明 对于Ex-应用，适用相应Ex证书

（ATEX、IECEx、UL等）中规定的值。

防爆 TÜV 04 ATEX 2553

工作范围 II (1) G, II (1) D

点火保护类别 [Ex ia Ga] IIC; [Ex ia Da] IIIC

防爆 TÜV 06 ATEX 552968 X

工作范围 II 3 G

防爆类型 Ex nA nC [ic Gc] IIC/IIB T4 Gc

典型曲线 线性

重要说明 如果该装置用于实现符合IEC 61508要求的功能安全

性应用，则必须使用安全手册。本产品数据表中的信

息不适用于功能安全性。

Approval SIL 2 acc. to EXIDA FMEDA

用于SIL安全电路 SIL 2 符合IEC 61508标准

LED指示灯

电源指示灯 绿

开关状态 黄

状态/故障指示灯 2 x 黄 / 红

故障显示 红

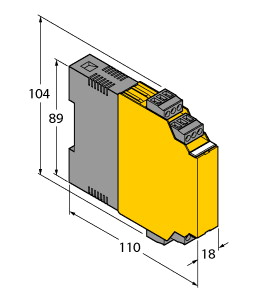

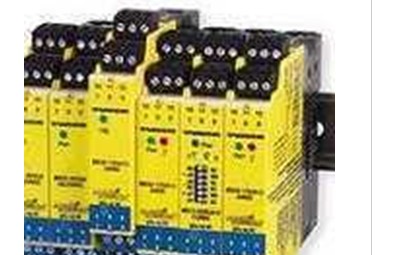

产品图片
