英文名称;Flange Gate Valve的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整 体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。

使用注意

法兰闸阀绘图

闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式。本类阀门在管道中一般应当水平安装。

闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来密封面的密封，这就是自密封。大部分闸阀是采用密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以密封面的密封性。

闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 （ 亦叫明杆闸阀）。通常在升降杆上 有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。

开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2－1圈 , 作为全开阀门的位置。因此 , 阀门的全开位置，按闸板的位置（即行程>来确定。

有的闸阀 , 阀杆螺母设在闸板上，手轮转动带动阀杆转动 , 而使闸板提升 , 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

应用范围编辑

高压国标铸钢闸阀适用于公称压力4.0兆帕～10.0兆帕兆帕的换算方式（1兆帕=10公斤），工作温度负二十九到六百摄氏度的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质，不能作调节和节流。适用介质为︰水、油品、蒸气、酸性介质等。

标准编辑

国标法兰英文（National standardflange）是指按中华人民共和国国家标准《GB/T 9112~9124-2010钢制管法兰》的规定的法兰片。

国标法兰标准由中华人民共和国国家质量监督检验检疫总局和国家标准化管理委员会于2011-01-10联合发布，从2011-10-01起实施的TJ性标准。

GB/T 9112~9124-2010一共包括了以下13项标准：

代替了国标GB/T9112-2000;GB/T10745-1989标准

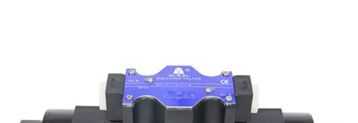

产品图片
