特性：

CGPT 系列爪钳可提供多种规格以 应对不同的应用。

爪片上安装有定心轴 套（公差等级 H8），可方便在维修更换 时，爪钳与外部机构的可互换性。

» 坚固、紧凑和轻型设计

» 高夹持力

» 可从顶部、底面和侧面固定爪钳

» 可从侧面或底面进气 （甚至无需使用气管）

» 爪片自定心

» 重复精度高

» 互换性高（定心轴套）

» 可用磁性接近开关检 测爪钳的开关

» 符合 ROHS 指令

» 不含聚四氟乙烯、硅和铜

» 性高

» T 型导轨的使用可承受较大负载

» 其他类型：防爆型（ATEX）和高温型

单作用，双作用，磁传，自定心

规格 16, 20, 25, 32, 40

数据：

结构形式

工作方式

规格

传动机构

接口

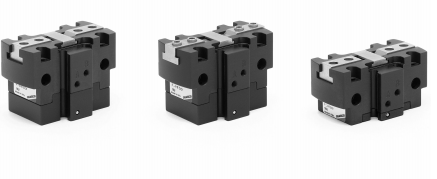

T 型导轨定心式平行爪钳

单作用（常开或常闭），双作用

Ø16, 20, 25, 32, 40 mm

杠杆

M3 (Ø16), M5 (Ø20, 25, 32), G1/8 (Ø40)

工作压力 2 ÷ 8 bar (双作用), 4 ÷ 8 bar (单作用)

工作温度

存储温度

5°C ÷ 60°C (标准型) - 5°C ÷ 150°C (高温型)

-10°C ÷ 80°C

较大工作频率 3 Hz (ø 16, 20, 25, 32), 2 Hz (ø 40)

重复精度 0.02 mm

互换精度 0.1 mm

介质

润滑

洁净空气，无需使用（过滤精度等级符合 ISO 8573-1 7.4.4） 如果使用了油雾润滑，应不间断的使用油雾润滑（建议使用 ISO VG32 润滑

油）

经过一千万次循环动作后，请使用 Molykote DX 润滑油脂对滑动区域进行润滑

防护等级

兼容性

IP 40

ROHS 指令

ATEX (II 2GD c IIC 120°C(T4)-20°C≤Ta≤80)

材料 不含聚四氟乙烯、硅、铜
