着重介绍PHOENIX直通式端子3281115功能

着重介绍PHOENIX直通式端子3281115功能

YS：

可自由选择不同的连接技术：单个端子可采用不同的连接方式，满

提供各种不同的接线点标识，布线更清晰

采用统一的CLIPLINE complete系统附件，降物流成本

足内外部同时接线要求

采用弹簧螺钉连接方式，可方便地连接环形电缆端头；内置螺钉锁

内置抗震防松保护垫圈，接线点安全

紧装置，免维护

直插式多导线连接，无需工具即可轻松插拔

采用节省时间的桥接系统，简化电位分配操作

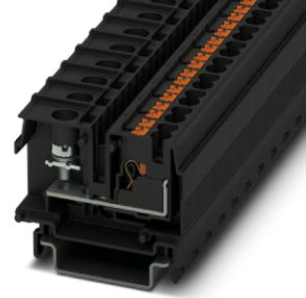

实物图：

技术参数：

污染等级

3

电涌电压类别

III

加速度

3.12g

每轴的测试周期

5 h

测试方向

X-, Y- 与 Z-轴

冲击测试结果

通过测试

测试规范，冲击测试

DIN EN 50155 (VDE 0115-200):2008-03

冲击形式

半弦

加速度

30g

绝缘材料组

IIIa

额定条件下的较大功耗

1.02 W

环境温度（运行）

-40 °C ... 110 °C

电源频率耐受电压测试结果

通过测试

大功率频率耐受电压设定点

1.89 kV

牵引力设定点

10 N

导线横截面拉伸力测试

4 mm²

连接方式

环形电缆插针

连接符合标准

IEC 60947-7-1

（5x导线连接）接线点的机械稳定性测试结果

通过测试

弯曲测试结果

通过测试

弯曲测试转动速度

10 rpm

弯曲测试

135

弯曲测试导线横截面／重量

0.2 mm² / 0.2 kg

4 mm² / 0.9 kg

拉伸力测试结果

通过测试

导线横截面拉伸力测试

0.2 mm²

较大负载电流

32 A

型号：

2982689

2982692

2982702

2982715

2982728

2985262

2985275

2985314

2985330

2985369

2985372

2985385

2985411

2985479

2985482

2985495

2985576

2985631

2982537

2982540

2982553

2982799

2982809

2982919

2983002

2985123

2985136

2985149

2982566

2982595

2982634

2982647

2982650

2982663

2982676

2985660

2985688

2985725

2985819

2985864

2982757

2982760

2982786

2985152

2985181

2985259
