主要特点：

不同的开启压力

预开口标准

单向阀安装套件可单独使用

可应要求提供特殊型号

用于垂直叠加的叠加阀

油口安装面符合 ISO 4401-08-08-0-05

用于一个或两个执行机构油口的无泄漏阻塞，可选

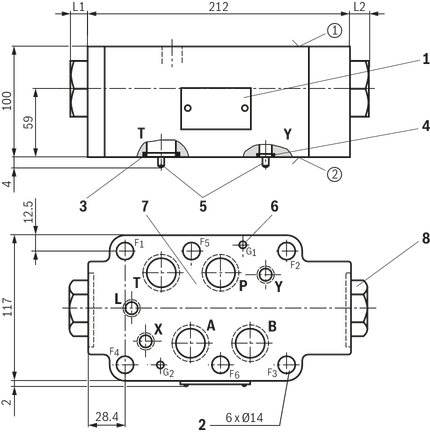

结构图：

基本参数：

为了可以安全地封闭球座阀 (2)，必须液压卸载控制阀芯 (1)（请参阅油路示例）。

由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。

由于使用的是具有扩大的开口控制面积比的两层结构，使用较的先导压力也可以安全卸载。 ▪

避免由于执行机构侧的压力容积的衰减降压而导致的换向冲击。

Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。

用于一个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。

在方向 A① 到 A② 或 B① 到 B② 上，可以自由流动；在相反方向上，流动被阻塞。

例如，如果阀门的流向是从 A① 到 A②，控制阀芯 (1) 将向 B 侧方向移动，打开球座阀 (2) 并推动阀心 (3) 偏离其阀座。液压油现在即可从 B② 流向 B➀。

R900433031 Z2S 22-2-5X/

R900525586 Z2S 22-2-5X/V

R900439719 Z2S 22-3-5X/

R900476296 Z2S 22-3-5X/V

R900435968 Z2S 22-4-5X/

R901337072 Z2S 22-4-5X/V

R978859136 Z2S22B3-5X/V

R978859137 Z2S22B4-5X/V
