规格 10, 16, 20, 25, 32

» 紧凑型设计

» 安装方式灵活

» 安装支架可选

CGA 系列角状式爪钳在基座的三个侧面

上具有安装孔，或可选用附件 C-CGP 型凹形

支架或 L-CGP 型凸形支架进行安装。

注：1. 安装附件及磁性接近开关需单独订购

 2. 磁性接近开关见 1/9.15.01 页

 3. 安装附件见

CGA 系列角状式爪钳按照其驱动气缸的缸径（即出力的大小）可分为 5 种不同的规

格。爪钳的开关角度在 -10° 至 +30° 之间。活塞上装有永磁铁，可使用 CSB 型磁性接近开

关。磁性接近开关安装在基座的 T 形凹槽内，以检测爪钳的张开或关闭。

型号 CGA-10 CGA-16 CGA-20 CGA-25 CGA-32

规格 10 16 20 25 32

工作方式 双作用，角状式

工作压力 1.5 ÷ 7 bar

工作温度 0 ÷ 80°C

较大工作频率 180 次/分钟

润滑 气缸部分可润滑或不润滑，杠杆部分及活动部位需润滑

理论抓取力矩 - 关闭 M (Ncm) 1.6 x P 8 x P 17 x P 34 x P 61 x P 其中 P 为工作压力 (bar)

理论抓取力矩 - 张开 M (Ncm) 2.6 x P 11 x P 23 x P 43 x P 81 x P

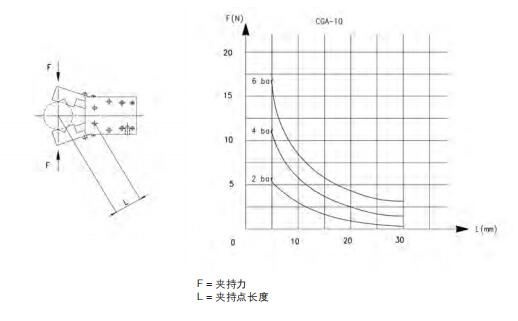

有效夹持力 F (N) F = M/L x 0.85 其中 L 为夹持点的长度 (cm)

较大夹持点的长度 L (cm) 3.0 4.0 6.0 7.0 8.5

质量 (g) 40 100 200 330 540

钳口的开关角度 -10° ÷ +30°

接口 M5（其中 CGA-10 为 M3）

磁环 安装在活塞上的磁环，与磁性接近开关相互作用

介质 洁净空气，不需润滑。如使用了油雾润滑，应不间断的使用油雾润滑（建议使用 ISO VG32 润滑油）

规格

10 = ø 10 mm

16 = ø 16 mm

20 = ø 20 mm

25 = ø 25 mm

32 = ø 32 mm

型号：

 A B C D E F G H I J K L M N O PQR S T U V

CGA-10 CGA-10 10 30.5 15.5 15.7 18 20 30.5 36.5 14 2.5 1.5 0° 10 7.5 19 6 3 7 16 10 23 17

CGA-16 CGA-16 14 38 21 17.5 24 25.5 38 45.5 24 3 3 0° 12 7.5 25.5 8 3 9 22 14 34 26

CGA-20 CGA-20 16 42.5 22 22 30 28 42.5 53 30 3.5 3.5 0° 13 8 28 10 4 12 26 16 45 35

CGA-25 CGA-25 20 48.5 24.5 26 36 31.5 48.5 61 36 4.5 4.5 0° 18 9 31 12 5 14 32 20 52 40

CGA-32 CGA-32 26 54 30 30 44 37.5 45 68 42 5 5 0° 24 10 33.5 14 6 18 40 26 60 46
