特征：

不可过小控制压力，否则会导致故障电路和可能发生阀故障！

压力露点必须至少于环境和介质温度 15 °C ，并且允许 的较高温度为 3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

只可使用经过 AVENTICS 公司许可的油。详细信息请参见文档“技术信息”（MediaCentre 中获取）。

当安装在直接密封或使用适配器板的控制柜中时，必须在 8 阀后配置进料板

双底板和三底板的自由组合可实现每步增/减一个阀位的配置

各部件的技术参数详见下文。

在媒体中心获取关于 D-Sub 接口引脚分配（版本 A 和 B）的相关信息。

AV03-BP：仅 2 层底板

只可选择目录中的塑料插件（聚酰胺）用于插塞式连接。

在使用聚氨酯软管时建议搭配附带的支撑套一同使用。

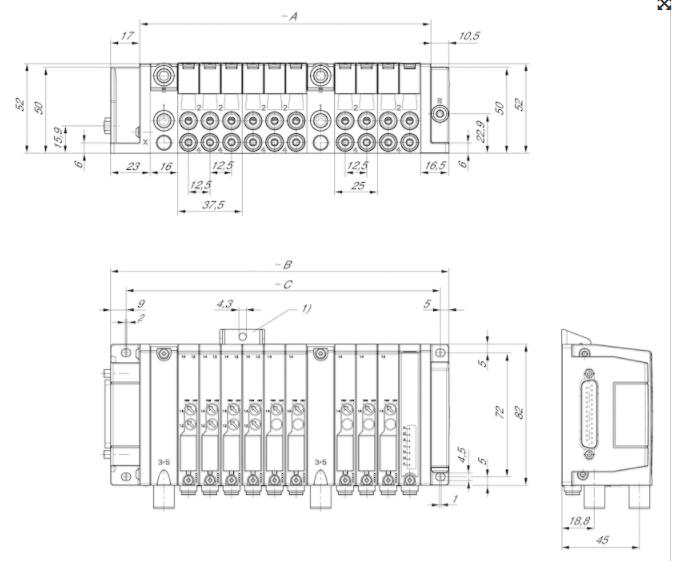

A = 阀位数量 x 12.5 mm + 供给板数量 x 16 mm + 12 mm

B = 阀位数量 x 12.5 mm + 供给板数量 x 16 mm + 46.5 mm

C = 阀位数量 x 12.5 mm + 供给板数量 x 16 mm + 25.5 mm

在计算外形尺寸时，要把在一个阀之前的那个供气板考虑在内

1 = 插接接口为 Ø4 mm、Ø6 mm 和 Ø8 mm。连接方向 1：直型和 90° 弯角（可更换）

2 和 4 = 插接接口为 Ø3 mm。连接方向：90° 弯角

2 和 4 =插接接口为 Ø4 mm 和 Ø6 mm。连接方向：直型和 90° 弯角（可更换）

3 和 5 = 插接接口为 Ø8 mm。连接方向：直型

R = 固定先导废气装置，插接接口 Ø4 mm。连接方向：直型

X = 外部先导口，插接接口 Ø4 mm。连接方向：直型

这是一个配置例子，您配置出来的产品外形尺寸可通过公式计算，也可以直接在配置软件中读取。
