◆的光学距离测量，量程较高可达 10 m

◆通过按钮、调节环或 IO-Link 进行开关点设定

◆适用于需背景抑制功能的应用

◆极高的

◆具有 1 级或 2 级激光防护的版本

产品特征：

应用 [m]0.03...1.5

工作电压 [V]10...30 DC; (符合cULus - Class 2标准)

电流损耗 [mA]30

电流损耗参考电压 [V] 24

防护等级 III

反相保护 是

光线种类 红光

波长 [nm] 650

使用寿命 [h]50000

电气设计 PNP

输出功能 2 x 常开，2 x 常闭; (可设定参数)

开关量输出DC的持续电流负载 [mA]100; (每个输出)

短路保护类型脉冲

过载保护是

应用范围：

光斑宽度较大值 [mm] 5

光斑高度较大值 [mm] 5

光点尺寸参考在较大的检测距离

背景消隐 [m]0.03...20

测量/设定范围

测量范围 [m]0.025...1.5

测量频率 [Hz]33

通信接口IO-Link

传递类型COM2 (38,4 kBaud)

IO-Link revision 1.1

SDCI标准 IEC 61131-9

IO-Link Device ID 00 03 9D / 925

必需的mater port typeA

模拟过程数据2

二位输出过程数据2

处理周期小值 [ms] 6

环境温度 [°C]-25...50

注意环境温度

当环境温度<-10°C时，预热时间是必要的。

激光关闭。

存储温度 [°C]-30...80

外壳防护等级IP 65; IP 67

/测试

EMC电磁兼容

EN 60947-5-2

激光防护等级1

注意事项：

激光 激光等级1 IEC 60825-1 : 2007

符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月.

MTTF [年] 172

技术数据：

重量 [g]209

尺寸 [mm] 61.7 x 22.5 x 45.2

原材料外壳: 不锈钢(1.4404 / 316L); PPSU; ABS; PMMA; PBT PC; EPDM; 前面透镜: 玻璃

显示器/操作件

开关状态 2 x LED, 黄色

1 x 字母数字显示, 3位数字

附件（附送）

锁定螺母: 2 x

按照cULus工作电压"电源级2"

包装单位1 件数

接口接插件: 1 x M12

Uni cm, inch cm

OU1 Hno, Hnc, Fno, Fnc, OFF Hno

SP1 [cm] 3...150 150

nP1 [cm] 3...150 20

FSP1 [cm] 3...150 25

OU2 Hno, Hnc, Fno, Fnc, OFF Hno

SP2 [cm] 3...150 3

nP2 [cm] 3...150 30

FP2 [cm] 3...150 35

dS1 [s] 0...0.1...5 0

dr1 [s] 0...0.1...5 0

dS2 [s] 0...0.1...5 0

dr2 [s] 0...0.1...5 0

dFo [s] 0...0.1...5 0.1

dIS ON / OFF ON

可重复性: 6 σ

测量值的重复精度

距离 白色(90 %反射) 黑色(6 %...90 %减弱)

25 mm 8.0 mm 15.0 mm

750 mm 8.0 mm 15.0 mm

1500 mm 20.0 mm 60.0 mm

物体的外部光线 < 10 klx

恒定的环境条件 23 °C / 960 hPa

小的启动时间(分钟) 10

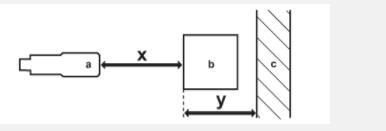

图表：

a: 传感器

b: 目标

c: 背景

x: 距离传感器/目标物 [mm]

y: 小的距离物体/背景 [mm]

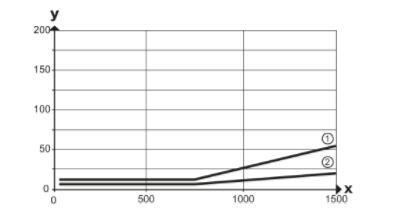

x: 距离传感器/目标物 [mm]

y: 小的距离物体/背景 [mm]

1 = 背景黑色（减弱6 %）

2 = 背景(白色90 %反射)
