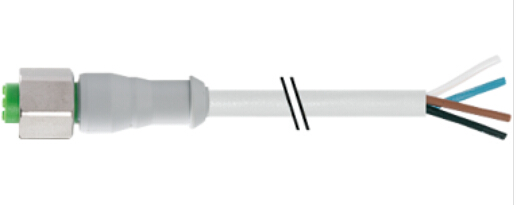

MURR穆尔灰色连接器7014-12221-2140500

MURR穆尔灰色连接器7014-12221-2140500

描述

用于食品和饮料的插头连接器母头

直型

M12,4极

A编码

不锈钢1.4404（V4A）

型材垫片可

根据要求提供其他电缆长度。

电缆

电缆识别 214

电缆类型 1（PVC）

批准（电缆） UL（AWM-Style 2464/1731），CSA

电缆重量[g / m] 40,70

材料（电线） 铜线，裸露

电阻（铁芯） 较大。60欧姆/公里（20°C）

单线Ø（铁芯） 0.15毫米

建筑（） 19×0.15 mm（多股线5级）

直径（） 4×0.34mm²

AWG 类似于AWG 22

材料（电线隔离） PVC

材料特性（电线隔离） CFC-，镉 - ，硅树脂和无铅

肖氏硬度（电线隔离） 45±5 D.

线Ø包括 隔离 1.25 mm±5％

电线的颜色/编号 br，bk，bl，wh

绞合组合 4根线扭曲

屏蔽 没有

材质（夹克） PVC

材料特性（夹克） CFC-，镉 - ，硅树脂和无铅

肖氏硬度（护套） 85±5 A.

外Ø（夹克） 5.0毫米±5％

颜色（夹克） 灰色

耐化学性 良好的耐油，汽油和化学品

标称电压 UL 300 V AC

测试电压 2 000 V AC

当前负载能力 根据DIN VDE 0298-4

温度范围（固定） -30 ... + 80°C

温度范围（移动） -5 ... + 80°C

弯曲半径（固定） 5×外Ø

弯曲半径（移动） 10×外Ø

电线数量/直径 4×0.34mm²

电线隔离 PVC（br，wh，bl，bk）

夹克颜色 灰色

材质（夹克） PVC（UL / CSA）

外Ø 5.0毫米±5％

弯曲半径（移动） 10×外Ø

温度范围（固定） -30 ... + 80°C

温度范围（移动） -5 ... + 80°C

技术数据

工作电压 较大。250 V AC / DC

额定浪涌电压 2.5千伏

每次接触的工作电流 较大。4 A.

极数 4

材料组 IEC 60664-1，I类

编码 A编码

LED显示屏 没有

锁定端口 螺纹M12×1 mm（TJ扭矩0.6 Nm）自锁

压缩腺体 M12（SW14）

保护 IP65，IP68插入和拧紧（EN 60529）

锁定材料 不锈钢1.4404（V4A）

适用于波纹管（内部Ø） 10毫米

一般数据

安装方法 插入，收紧

污染程度 3

剥线长度（夹克） 20毫米

温度范围 -25 ... + 85°C，取决于电缆质量

产品型号：

7014-12241-2151000

7014-12241-2151500

7014-12241-2153000

7014-12241-3440500

7014-12241-3441000

7014-12341-2140050

7014-12341-2140150

7014-12341-2140200

7014-12341-2140250

7014-12341-2140300

7014-12341-2140350

7014-12341-2140400

7014-12341-2140500

7014-12341-2140550

7014-12341-2140750

7014-12341-2141000

7014-12341-2141200

7014-12341-2141500

7014-12341-2142000

7014-12341-2142500

7014-12341-2143000

7014-12341-2144000

7014-12341-2144500

7014-12341-2145000

7014-12361-2150500

7014-12361-2151000

7014-12361-2152000

7014-12361-3440500

7014-13221-3483500

7014-13281-2030500

7014-13281-3480150

7014-13281-3480300

7014-13281-3480500

7014-13281-3480750

7014-13281-3481000

7014-13281-3481300

7014-13281-3481500

7014-13281-3482000

7014-13281-3482500

7014-13281-3483000

7014-13281-3484000

7014-13281-3485000

7014-13501-9710020

7014-13501-9710050

7014-13501-9710100

7014-13521-9720020

7014-13521-9720050

7014-13521-9720100

7014-13541-9710020

7014-13541-9710050

7014-13541-9710100

7014-12361-3441000

7014-12421-2140150

7014-12421-2140200

7014-12421-2140300

7014-12421-2140500

7014-12421-2140750

7014-12421-2141000

7014-12421-2141500

7014-12421-2142000

7014-12421-2142500

7014-12421-2143000

7014-12421-2144000

7014-12421-2145000

7014-13081-2011000

7014-13081-3300100

7014-13201-2010200

7014-13201-2013000

7014-13221-2031000

7014-13221-2032000

7014-13221-3480150

7014-13221-3480300

7014-13221-3480500

7014-13221-3480750

7014-13221-3481000

7014-13221-3481500

7014-13221-3482000

7014-13221-3482500

7014-13221-3483000

7014-13561-9720020
