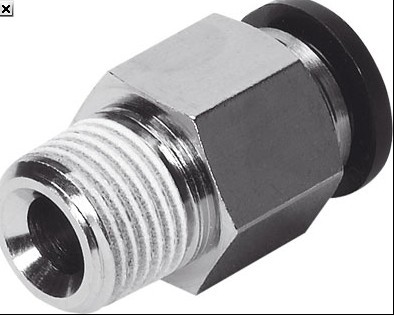

轻松地选择正确的接头。Quick

Star 系列为各种连接提供的

解决方案。使用方便的快插接头

系列产品包括过 1000 种标准

接头和功能性接头。

产品说明：

应用场合 接头 气管 说明

标准 QS PEN 用途广泛，YH。采用高抗性材料，弹性佳。弯曲半径经优化易于安装。在

动态应用场合中，耐磨性。

QS PUN 不同型号有众多的组合选项，可极为灵活地用于常规应用场合。

QS PAN 满足各种要求，甚至可用于压力和温度范围有所增加的常规应用场合。

高压 NPQM PAN-MF 符合 DIN 标准 73378 ：适用于移动气动元件。适用于温度范围有所扩大且压

力范围大的应用场合。

NPQH PAN-R 性能，较大压力可达 20 bar，例如用于采用增压阀 DPA 的应用场合。

耐受化学品、对食品

安全、耐水解

NPQP PLN 耐受清洁剂，符合 FDA 规定，经济性佳。可替代采用不锈钢接头的组合。

NPKA PUN-H 耐水解，适用于有水的应用场合。组合适用于洁净室，符合 FDA 规定，完全采用

塑料结构，耐腐蚀。采用“一卡到位原理"，非常易于安装。

NPQH PFAN/PTFEN 可耐受较高 150 °C 高温，适用于食品行业，符合 FDA 规定，耐受清洁剂。

NPCK PFAN/PTFEN 联管螺母无边角，易于清洗。耐腐蚀等级达到较高的 (CRC 4)，符合 FDA

规定。适用于多种介质。

CRQS PFAN/PTFEN 耐腐蚀等级达到较高的 (CRC 4)，耐酸碱。

抗静电 NPQM PUN-CM 抗静电气管组合。实心金属接头：为电气和电子元件提供较大程度防护。

阻燃 NPQM PUN-V0 因其具有阻燃属性，所以可非常安全地用于有火患的应用场合。该气管经测试，

符合 DIN 5510-2 标准。

耐焊渣 NPQH PUN-V0-C 非常适用于产生焊渣的应用场合。所有直径的气管管壁均厚达 2 mm，性佳。

QS-V0 PAN-V0 双层管壁气管加上特制接头，即使直接毗邻焊渣，也能确保安全性。

• 柱状公制螺纹与 G 螺纹相当

• 通过密封圈密封

• 前端面密封

• 螺纹短

• 安装深度恒定

• 密封圈可替换

• 前端面密封

• 由于密封圈可替换，故可多次

使用

技术参数：

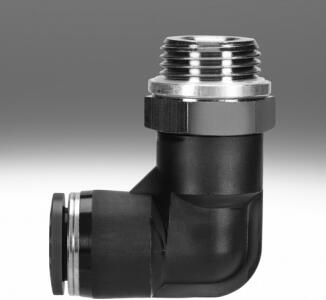

133030 QSML-M3-2 10

3 6 12 2.5 12.5 11 9.5 5.5 1.4 q153330 QSML-M3-3 10

130768 QSML-M3-3-100 100

1.3 4 8 14 2.5 15.5 15.7 11.6 8 3 q153332 QSML-M3-4 10

130769 QSML-M3-4-100 100

M5 0.9 2 6 13.5 3 13.5 10.3 8.4 8 2.7 133031 QSML-M5-2 10

1.5 3 6 13.5 3 13.5 11 9.5 8 2.8 q153331 QSML-M5-3 10

130770 QSML-M5-3-100 100

1.7 4 8 13.5 3 14.5 15.7 11.6 8 3.4 q153333 QSML-M5-4 10

130771 QSML-M5-4-100 100

2.1 6 10.5 14.5 3 16.8 16.3 11.9 8 4.1 q153335 QSML-M5-6 10

130772 QSML-M5-6-100 100

M7 2 4 8 17 5.5 15.5 15.7 11.6 10 5.6 q186352 QSML-M7-4 10

130773 QSML-M7-4-100 100

2.4 6 10.5 19 5.5 18.8 16.3 11.9 10 6.2 q186353 QSML-M7-6 10

130774 QSML-M7-6-100 100

R 螺纹

Rx 2.5 4 8.5 16 8 16.3 16 11.5 10 6 q153334 QSML-x-4 10

130764 QSML-x-4-100 100

3.3 6 11 17 8 18.5 16.5 12 10 7 q153336 QSML-x-6 10

130765 QSML-x-6-100 100

G 螺纹，带密封圈

Gx 2.5 4 8 16.5 5.1 – 15.7 – 13 9 q186268 QSML-Gx-4 10

132897 QSML-Gx-4-100 100

3.3 6 10.5 17.5 5.1 – 16.3 – 13 9.7 q186269 QSML-Gx-6 10
