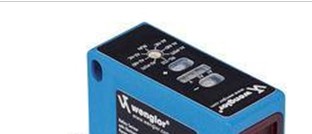

德国威格勒测距传感器，PVQ10A2RSE1S20C21 12

德国威格勒测距传感器，PVQ10A2RSE1S20C21 12

▲可消除的温度偏差

▲同步和复合模式

▲数字、模拟输出端

▲菜单引导式设置

它能够识别几乎所有物体，特别适用于液位或料位检测或识别透明物体。

无论材质、物体状态、颜色或透明度怎样，传感器均可独立识别物体。

图形显示器能够简单地通过菜单方式对传感器进行设置。借助IO-Link接

口，能够轻松编程、快速诊断。

尺寸（单位：毫米，1 毫米= 0.03937 英寸）

1 = 感应面

螺钉 M3 = 0,5 Nm

技术数据：

工作范围 300...6000 mm

测量范围 5700 mm

较大可重现性 5 mm

线性误差 20 mm

分辨率 1 mm

声波频率 75 kHz

张角 < 14 °

使用寿命(Tu = +25 °C) 100000 h

切换迟滞 30 mm

电气数据

供电电压 18...30 V DC

电流消耗(Ub = 24 V) < 50 mA

切换频率 1,5 Hz

响应时间 < 334 ms

温度范围 -25...60 °C

转换输出端数量 2

切换输出端压降 < 2,5 V

PNP切换输出端切换电流 100 mA

模拟输出端 0...10 V/4...20 mA

同步模式 多 40 传感器

复合模式 多 16 传感器

抗短路 是

反极性保护 是

防过载 是

接口 IO-Link V1.0

防护类别 III

机械数据

调整方式 菜单(OLED)

外壳材料 塑料

防护等级 IP67

接口类型 M12 × 1；4/5针

功能数据

可设置的菜单语言 是

密码保护 是

输出功能

错误输出端 是

PNP常闭触点/常开触点（可切换） 是

模拟输出端 是

IO-Link 是

显示屏亮度会随着使用寿命的延长而降。因此会影响传感器性能。
