★由两部分或三部分构成的球阀

★气动执行机构

★紧凑型结构

★光学位置指示器

★控制阀接口 NAMUR

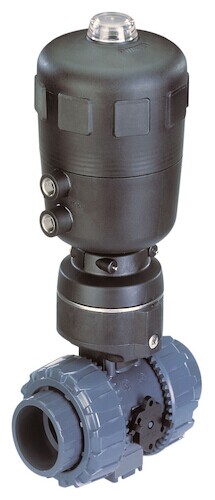

整套球阀 2652 和 2655，由一个气动旋转执行机构（型号 2050）和一个二位二通球阀构成。球阀外壳由两部分（型号 2652）或三部分（型号 2655）构成。通过一个标准端口连接执行机构与球阀（法兰连接）。通过一个线性活塞和粗牙螺纹联轴器，在执行机构中生成旋转运动。旋转执行机构会将球阀转动 90°，由此打开或关闭管道截面。执行机构具有一个用于显示活塞位置的光学指示器。此款紧凑型气动球阀具有非常广泛的用途，也可以在恶劣的、具有轻微侵蚀性的条件下使用

技术参数：

内孔 DN 10-50

阀体材质 PVC-U (PP, PVDF, PVC-C, ABS 可按需提供)

执行机构材质 PA (聚酰胺，玻璃纤维加强)

先导气源接口材质 不锈钢

密封材质

O 形圈

球密封

EPDM, FKM

PTFE

介质 对阀体和密封材质无侵害的气体和液体

介质温度

PVC阀体

(参见 242 页上的图)

0 to +60° C

环境温度 -10 to +60 °C

连接口

PVC-U

(PP, PVDF 可按需提供)

油宁

熔接套管

控制介质 中性气体、空气

先导压力

单作用执行机构

双作用执行机构

5 - 10 bar (Ø 63 mm)

5 - 6 bar (Ø 100 mm)

2 - 10 bar (Ø 63 mm)

2 - 6 bar (Ø 100 mm)

旋转角 90°±3°

90° 旋转时间 1 - 3.5 s (取决于负载和先导压力)

连接

执行机构与球阀之间

ISO 5211 和 DIN 3337 法兰

安装 可根据需要安装，较好将执行机构朝上

产品尺寸：

规格型号：

10 16 63 4.8 0 - 16 178 898 178 987

15 20 63 12 0 - 16 178 944 178 986

20 25 63 23 0 - 16 178 949 178 985

25 32 63 46 0 - 16 178 955 178 983

32 40 100 66 0 - 16 178 960 178 982

40 50 100 105 0 - 16 178 964 178 980

50 63 100 204 0 - 10 178 966 178 979

I 两位两通，双作用 10 16 63 4.8 0 - 16 176 491 176 505

15 20 63 12 0 - 16 176 492 176 506

20 25 63 23 0 - 16 176 493 176 507

25 32 63 46 0 - 16 176 494 176 508

32 40 63 66 0 - 16 176 495 176 509

40 50 63 105 0 - 16 176 496 176 510

50 63 100 204 0 - 10 176 497 176 511
