ATV 12 具有易于安装 (基于即插即用原理)、结构紧凑、集成多种功能的特点以及可选的基座版本使其特别适合于简单工业机械或一些民用设备。

安装方式:

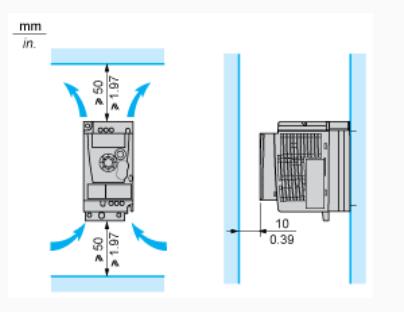

垂直安装的间隙

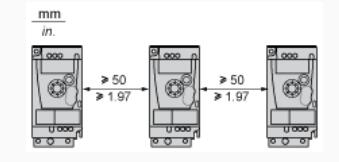

A 型安装

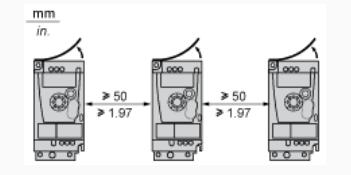

B 型安装

移除驱动器顶部的保护盖。

C 型安装

移除驱动器顶部的保护盖。

技术参数：

额定电源电压 [Us]

100...120 V - 15...10 %

电动机功率 (kW)

0.18 kW

电机功率

0.25 hp

通讯端口协议

Modbus

线路电流

6 A 100 V

5 A 120 V

速度范围

1...20

瞬时过转矩

150...170 % 额定电机转矩取决于驱动器的额定值和电机类型

异步电机控制配置文件

二次电压/频率比

无传感器的通量矢量控制

压频比(V/f)

IP 保护等级

IP20 上部不带盲板

噪音级别

0 dB

补充信息

供电频率

50/60 Hz +/- 5 %

端口类型

1 RJ45 Modbus 前面板

物理接口

2线制RS485 Modbus

传输帧

RTU Modbus

传输率

4800 bit/s

9600 bit/s

19200 bit/s

38400 bit/s

地址数

1...247 Modbus

通讯服务

读保持寄存器 (03) 29字

写单寄存器（06） 29字

写多寄存器 （16） 27字

读/写多个寄存器 (23) 4/4字

读设备标识 (43)

预期线路Isc

<= 1 kA

连续输出电流

1.4 A 4 kHz

较大瞬变电流

2.1 A 60 s

变频器输出频率

0.5...400 Hz

额定开关频率

4 kHz

开关频率

2...16 kHz 可调

4...16 kHz 带降额因素

制动力矩

达到70%的电机转矩 不带制动电阻器

电机滑差补偿

可调

出厂预置

输出电压

200...240 V 3 相

电气连接

端子 3.5 mm² AWG 12 L1, L2, L3, U, V, W, PA, PC

紧固力矩

0.8 N.m

电源与控制之间的电路

内部电源 用于参考电位计 5 V 直流 4.75...5.25 V 10 mA 过载和短路保护

内部电源 用于逻辑输入 24 V 直流 20.4...28.8 V 100 mA 过载和短路保护

模拟量输入数量

模拟量输入类型

可配置的电压 AI1 0...10 V 30 kOhm

可配置的电压 AI1 0...5 V 30 kOhm

可配置电流 AI1 0...20 mA 250 Ω

离散量输入数量

数字量输入类型

可编程 LI1...LI4 24 V 18...30 V

离散量输入逻辑

负逻辑 (漏) > 16 V < 10 V 3.5 kOhm

正逻辑(源) 0...< 5 V > 11 V

采样期间

20 ms +/- 1 ms logic input

10 ms analogue input

线性度误差

‘+/- 0.3 % 较大值 模拟量输入

模拟量输出 型号

软件-可配置电压 AO1 0...10 V 470 Ω 8 位

软件-可配置电流 AO1 0...20 mA 800 Ω 8 位

离散量输出数量

输出型式

逻辑输出 LO+, LO-

继电器输出保护 R1A, R1B, R1C 1 C/O

小开关电流 [Imin]

5 mA 24 V DC 逻辑继电器

较大开关电流

2 A 250 V AC 感性负载 cos phi = 0.4 L/R = 7 ms 逻辑继电器

2 A 30 V DC 感性负载 cos phi = 0.4 L/R = 7 ms 逻辑继电器

3 A 250 V AC 阻性（负载） cos phi = 1 L/R = 0 ms 逻辑继电器

4 A 30 V DC 阻性（负载） cos phi = 1 L/R = 0 ms 逻辑继电器
