美国MAC机控阀安装尺寸57D-83-RA

美国MAC机控阀安装尺寸57D-83-RA

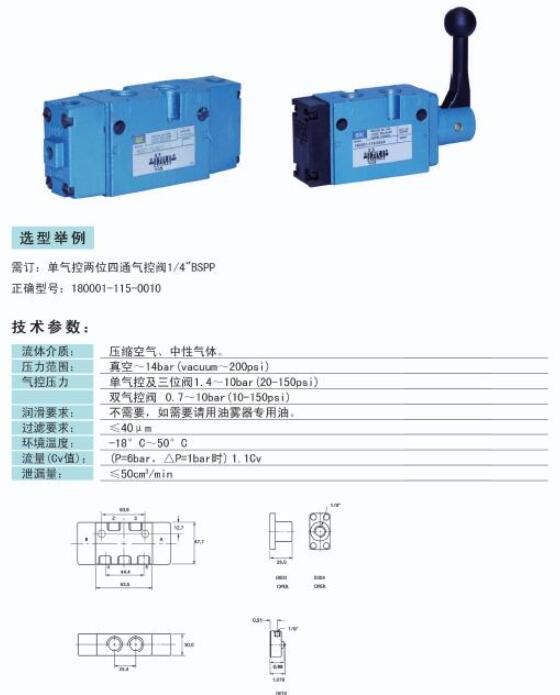

技术参数：

介质    压缩空气，真空或惰性气体

压力范围   真空到 150PSI

流量范围   1/4”–1/8”:1.4Cv

润滑    不需要，如果需要请选用中性油

过滤要求   40µ

泄漏量   50cm³/min

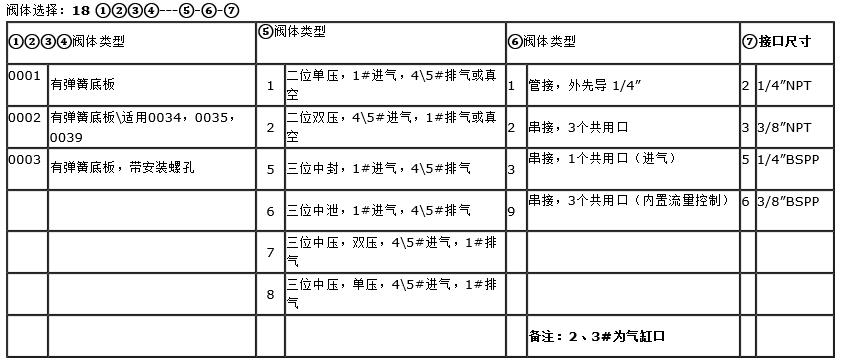

操作类型：  ⑧⑨⑩

⑧⑨⑩

0111 垂直下压凸轮开关—平行于2和3口

0023 带锁定上拉式手柄开关—垂直于阀体

0033 圆形按钮，有保护圈

0112 垂直下压凸轮开关—垂直于2和3口

0024 无锁定上拉式手柄开关—垂直于阀体

0034 锁定式圆形按钮

0013 平行移动凸轮开关—垂直于2和3口

0025 带锁定下按式手柄开关—平行于阀体

0035 锁定圆形按钮，有面板固定螺丝

0014 平行移动凸轮开关—平行于2和3口

0026 无锁定下按式手柄开关—平行于阀体

0036 蘑菇形按钮

0021 带锁定下按式手柄开关—垂直于阀体

0027 带锁定上拉式手柄开关—平行于阀体

0037 蘑菇形按钮，有面板固定螺丝

0022 无锁定下按式手柄开关—垂直于阀体

0028 无锁定上拉式手柄开关—平行于阀体

0038 蘑菇形按钮，有保护圈

0031 圆形按钮

0032 圆形按钮，有面板固定螺丝

0039 锁定式蘑菇形按钮

功能

5/2---- 5/3

接囗尺寸

1/4”–3/8”

流量（较大）

1.4  Cv

安装方式

管接/串接

美国MAC机控阀安装尺寸57D-83-RA
