R412010713，多功能德国博士方向阀基本原理

R412010713，多功能德国博士方向阀基本原理

控制流动方向进而控制液压执行机构的移动方向或旋转方向的方向阀（直动式或先导式方向座阀或滑阀）。

特征：

▲电磁操作的直动式方向座阀

▲油口安装面符合 ISO 4401-03-02-0-05

▲被截止的接口无泄漏密封

▲在压力作用下长期闲置后仍能安全地开关

▲带可拆卸线圈的湿式插脚直流线圈（若为交流电源则必须装有整流器）

▲电磁线圈可旋转 90°

▲电气连接作为单个连接

▲通过双连接插头实现对中连接

▲带隐藏的手动应急控制，可选

▲根据 DIN EN ISO 13849，类别 1 进行分类

基本原理：

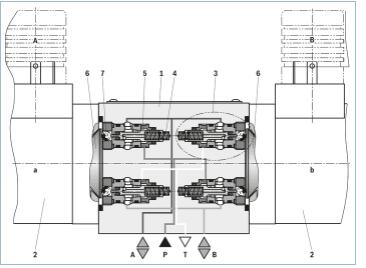

在起始位置，控制阀芯 (5) 通过弹簧 (4) 被压入阀座。线圈 (2) 的力通过操作元件 (6) 和滚珠 (7) 施加到控制阀芯 (5) 上。可在壳体上安装多四个阀系统 (3)，可以以不同方式切换，具体取决于阀芯。

注意！

要确保不过的较大流量！如果适用，可使用阻尼螺塞来限制流量（请参阅功能说明

泵或油箱的阀会有预开口，具体取决于公差。因此，对于相同类型的阀门，在切换过程中可能产生不同的压力梯度。

仅有一个阀门时，不可将其用于保持负载或位置。

技术型号：

R901324870

2SEC 6 E40B1X/CG110K4

R901377898

2SEC 6 E40B1X/CG24K4

R901377896

2SEC 6 E40B1X/CG24N9K4

R901276929

2SEC 6 E61B1X/CG24N9K4

R901271063

2SEC 6 E69A1X/CG24N9K4

R901399735

3SEC 6 E100-1X/CG110N9K4/V

R901155253

3SEC 6 E100-1X/CG24N9K4

R901301782

3SEC 6 E13-1X/CG12K4

R901261102

3SEC 6 E13-1X/CG24K4

R901271036

3SEC 6 E13-1X/CG24N9K4

R901248013

3SEC 6 E13-1X/CG24N9K4P005

R901421246

3SEC 6 E22-1X/CG24N9K4

R901359279

3SEC 6 E35-1X/CG110N9K4/P004

R901155244

3SEC 6 E35-1X/CG24N9K4

R901271043

3SEC 6 E35-1X/CG24N9K4P012

R901378230

3SEC 6 E35-1X/CG24N9K4P031

R901271051

3SEC 6 E35-1X/CG24N9K4P108

R901246860

3SEC 6 E35-1X/CG24N9K4P126

R901414682

3SEC 6 E35-1X/CG24N9K72L

R901434631

3SEC 6 E35-1X/CG96N9K4

R901234468

4SEC 6 E18-1X/CG24K4

R901412553

4SEC 6 E1X/CG110N9K4

R901240434

4SEC 6 E1X/CG125N9K4

R901334329

4SEC 6 E1X/CG12K4

R901303450

4SEC 6 E1X/CG12N9K4/P012
