新的特征和

的数字电气技术

坚固的压铸罩壳

可选的电压型指令输入 (+/- 10V) 或电

流型指令输入 (4-20mA)

可调整的斜坡信号 (0-12s)

12V 和 24V 品种

电源电压范围广

可选的外部启用特征

IP67 等级的环境保护

完备的 CE 电磁相容性，达到 EN50081

-2 和 EN 50082-2

经过振动和冲击测试

标准的特征和

调整以提高阀与阀之间的重复性

减少和简化了安装接线

阀芯和流量选则范围广

维修时阀的拆卸和更换方便，例如即插

即用

标准的 7 针接头

压力额定值为 350 bar (5000 psi)

有辅助功能的电气模块所支持

安装螺栓的螺纹

ISO4401给出的是公制螺纹。TJ的是另一

种 UNC 螺纹。如果使用了 Vickers TJ的

螺栓套件或者等效强度的螺栓，则能够保

证板和与之相连接的阀工作时达到较高压

力。TJ顾客自己的使用 UNC 螺栓的集成

块应该攻丝至脚注中所给出的浅深度。

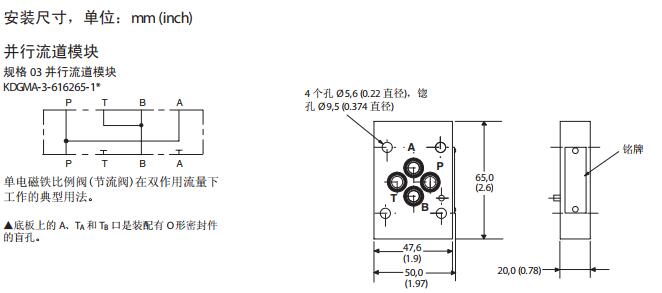

概述

不使用底板时，必须提供一个机加工安装

座用于阀的安装。安装座的平面度必须在

0,0127mm(.0005 inch)以内，粗糙度在 1,6μm

(63 μinch) 以内。安装螺栓如果由用户自

备，则应为 ISO898 等级 12.9 或更高。

尺寸公差

除非另有注明，否则接口图上尺寸公差

均为±0,2 mm(±0.008")。ISO4401规定转化

成 inch时为 ±0.01"。

从公制的转化

ISO4401 所给出的尺寸是以 mm为单位。

除非另有注明，否则向 inch转化时至

0.01"。
