RIFLINE complete工业继电器系统适于所有标准继电器应用。新型触点机械联锁的螺钉连接式耦合继电器通过反馈功能确保系统间交换信号。

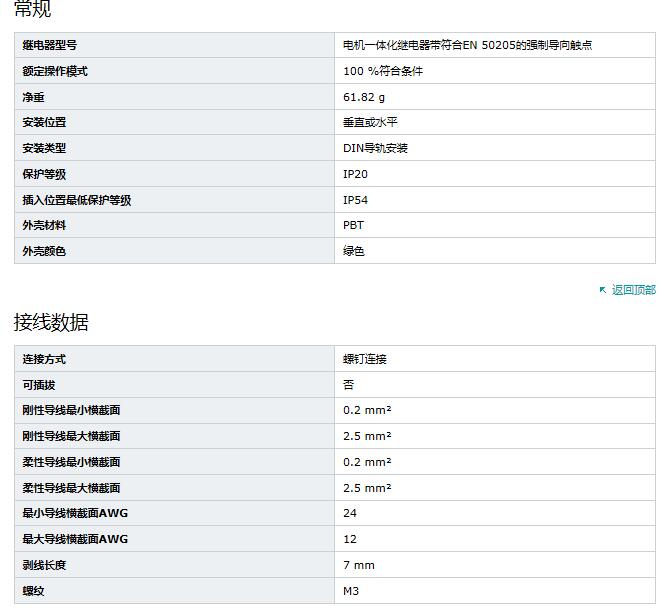

尺寸

宽度   17.5 mm

高度   75 mm

深度    60.5 mm

环境条件

环境温度（运行）  -20 °C ... 50 °C

环境温度（存放/运输）  -20 °C ... 70 °C

允许的较大相对湿度（操作）  75 % (平均，85%间歇，无冷凝)

较大允许湿度（存放/运输）  75 % (平均，85%间歇，无冷凝)

较大高度  ≤ 2000 m (海平面以上)

主要特点

◾输入电压：24 V DC

◾触点类型：2个转换触点

◾额定负载：250 V AC / 6 A

◾插拔式继电器

◾总宽度：16 mm

◾触点材料：AgNi

◾环境温度范围（运行）：-25 °C ... +50 °C

◾螺钉式或直插式连接

YS

机械联锁触点符合EN 50205标准，性高

的接线和电位分配方式，操作便捷

设备可用性高，确保系统运行

产品种类齐全，适于所有标准应用场合

输入数据

额定控制电路电源电压US  24 V AC/DC -15 % / +10 %

额定控制电源电流IS   典型值 30 mA

US时的功耗   典型值 0.72 W

冲击电流     典型值 350 mA DC (Δt < 1 µs Us时)

             典型值 350 mA AC (Δt = 2 ms Us时)

典型启动时间（Us时）     典型值 10 ms

典型释放时间        典型值 10 ms

恢复时间    < 500 ms

工作电压显示     1 x黄色LED

较大切换频率    0.5 Hz

延迟时间    较大 1.5 ms (在S12处；测试脉冲宽度)     7.5 ms (在S12处；测试脉冲速率)

            测试脉冲速率 = 5 x 测试脉冲宽度

输出数据

触点类型   2 PDT

触点材料      AgNi

较大切换电压     230 V AC/DC (注意负载曲线)

小切换电压    5 V AC/DC

限制连续电流    5 A (N/O触点)     3.5 A (常闭触点)

较大启动电流   6 A

小冲击电流    10 mA

总电流值的平方   50 A2

较大额定功率值（电阻负载）   144 W (常开触点，24 V DC, τ = 0 ms)

                              288 W (常开触点，48 V DC, τ = 0 ms)

                              88 W (常开触点，110 V DC, τ = 0 ms)

                              110 W (常开触点，220 V DC, τ = 0 ms)

                              1500 VA (常开触点，230 V AC, τ = 0 ms)

通断容量     小 50 mW

机械寿命     10x 106开关次数

符合IEC 60947-5-1标准要求的开关容量   3 A (24 V (DC13))    3 A (250 V（AC15）)

输出熔断器      6 A gL/gG (N/O触点)  4 A gL/gG (常开触点，适用于需求应用场合)

                4 A gL/gG (常闭触点)
