NACHI电磁阀应用领域
特点
q 1个阀2种功能。可以进行从速到高速，从高速到速顺畅地调节速
度的2速控制功能。
w 可安静地起动和停止。带有速前进，速停止功能，因此可以软起
动或停止。
e 可以分别控制油缸的前进•后退。分别装有可以调整SOL.a，SOL.b
和各个速（ON侧，OFF侧）高流量，加速，减速时间的5个电位器。
电流控制方面的注意事项

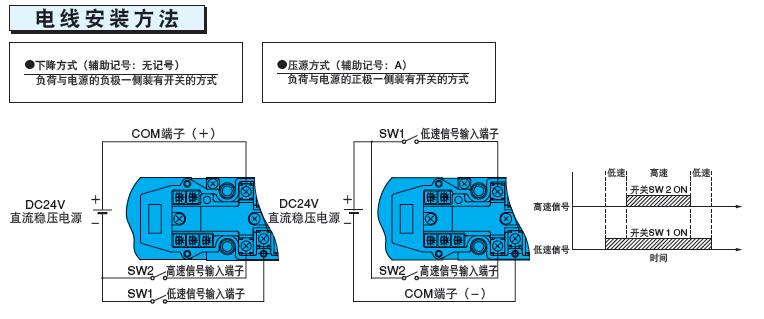

● 高速信号不能比速信号先输入进来。（同时或者速信号来）
(1)高速信号先输入进来的话，在电源接线方式下有可能使IC基板受到损伤。
(2)另外，仅有高速信号，阀不能起动。
● SOL.a与SOL.b相对独立，可以如下列所记的VR1〜VR5进行调整。
根据油缸的驱动情况，可以将其前进、后进的动作分别调整到较佳状态。
● 调整电位器从线圈一侧看是右转方向，按照VR1〜VR5的顺序进行配置。
● 调整电位器在出厂时已经被调整到了下面状态。
使用
z阀压差
当P→A(B)、B(A)→T的压差大时，电位器的调节变得敏感。压差请选
在3.5MPa {35.7kgf/cm2}以下。
x速流量
较速流量以下时，有时阀芯（滑阀）不动。请在较速流量以上使用。
c减速回路
• 减速回路中请使用C5**阀芯（滑阀），C6S**阀芯减速效果不好。
• 需要大减速时，在使用竖形油缸的系统中，设置外部泄油型背压阀。（参照下图）
v液控单向油路
• 使用液控单向阀的回路中，由于负荷惯性大，回路压损等原因液
控单向阀有可能发生抖动。这时，请使用外部泄油液控单向阀
b环境条件
• 集中控制箱中由于使用IC印刷电路板，因此请注意防水及附近温度。
• 防水⋯防止直接水溅，请安装盖。
• 周围温度⋯请在5〜50℃范围内使用。
n液压油
• 液压油请经常保持清洁。
（污染度：NAS11级以内）
• 请使用石油类液压油。
• 使用阻燃性液压油等时，请与我们联系
