诺冠紧凑型气缸技术介绍
符合ISO 21287
无需安装支架安装磁性开关
标准型采用磁性活
确保摩擦运行，长
三种不同的导向系统：

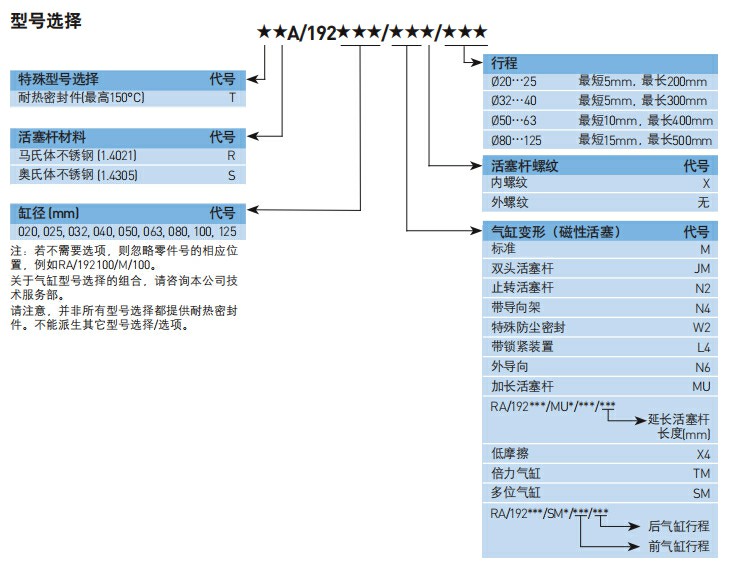

RA/192000/N2…/N4…/N6
材料：
型材缸筒：阳极氧化铝
端盖：压铸铝
活塞杆：不锈钢
活塞杆密封件：聚氨脂
活塞密封件：丁腈橡胶
O形圈：丁腈橡胶
介质：
经过滤的润滑或非润滑压缩空气
标准：
ISO 21287
动作方式：
RA/192000/M：双作用、磁性活活塞杆带外螺纹、阻尼缓冲
RA/192000/MX：双作用、磁性活活塞杆带内螺纹、阻尼缓冲
工作压力：
1 ~ 10 bar
工作温度：
-5°C* ~ +80°C
在+2°C以下使用时，请咨询本公司技术服务部
缸径：
20, 25, 32, 40, 50, 63, 80, 100
和125 mm
行程：
标准： 5, 10, 15, 20, 25, 30, 40,
50, 60, 80和100 mm
Ø缸径20和25 mm的气缸：
小5 mm，较大200 mm
Ø缸径32和40 mm的气缸：
小5 mm，较大300 mm
Ø缸径50和63 mm的气缸：
小10 mm，较大400 mm
Ø缸径80 ~ 125 mm的
诺冠紧凑型气缸技术介绍
