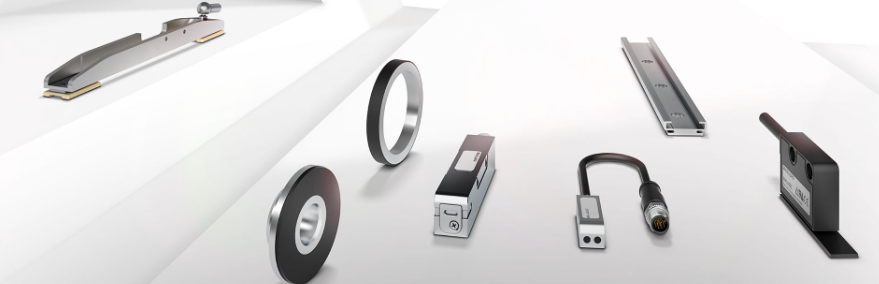

巴鲁夫的线性磁编码式位移测量系统BML所有位置上的位置反馈

– 立即可用且无需基准运行。即使工作电压丢失和重新接通系统后也一样。

主要特点

尺寸           16 x 18.6 x 54 mm

接口接插件，M12x1       接插件，4针

外壳材料         压铸锌

接口           IO-Link 1.1

测量范围          8190 mm

分辨率        1 µm

读取距离           0.01...1.3 mm

工作电压Ub          18...30 VDC

环境温度           -10...70 °C

/符合标准           cURus, CE, EAC

环境条件

EN 55016-2-3，反射        工业区

EN 60068-2-27，冲击          100 g，6 ms

EN 60068-2-27，连续冲击       150 g，2 ms

EN 60068-2-6，振动          2 0 g，10…2000 Hz

EN 60068-2-64，杂音            20 g，5…2000 Hz

EN 61000-4-2 ESD           严重级别4

EN 61000-4-3，RFI        严重级别3

EN 61000-4-4，突发        严重级别3

EN 61000-4-5，突波       严重级别2

EN 61000-4-6，高频场     严重级别3

EN 61000-4-8，磁场       严重级别5

仓储温度                -25…85 °C

整体系统温度系数         10.5 ppm/K

较大外部磁场，运行中           1 mT (无影响)

较大高度位置           2000 m

环境温度          -10…70 °C

相对空气湿度             ≤ 90 %，不凝结

防护等级 IEC 60529（插接器）         IP67

机械数据

侧面偏移（Y）    ±1.5 mm

固定件     通孔4.3 mm

尺寸          16 x 18.6 x 54 mm

较大偏离 ±         1.0 °

较大侧倾          ±0.5 °

较大切向偏移（X）         ±1 mm

较大间距          ±0.5°
