产品型号：7700-44511-S4U0060

产品资料

美国

以太网CAT5

公头90° - 公头直型

M12 - M12,4极

D编码

屏蔽可

根据要求提供更多电缆长度。塑料外壳，具有良好的耐化学品和油脂性。

对腐蚀性介质的耐受性应根据您的应用进行单独测试。有关要求的进一步细节

形成

形成 44541

电缆

电缆识别 S4U

电缆重量[g / m] 55,66

材料（电线） 铜丝，镀锡

建筑（） 7×0.203毫米

直径（） 2×2×0.25mm²

AWG 类似于AWG 24

材料（电线隔离） HDPE

线Ø包括 隔离 1.22 mm±5％

电线的颜色/编号 （wh-or，or）+（wh-gn，gn）

屏蔽 是

分钟。75％

材质（夹克） TPE

外Ø（夹克） 6.6毫米±5％

标称电压 600 V

温度范围（固定） -40 ... + 80°C

温度范围（移动） -40 ... + 80°C

弯曲半径（移动） 10×外Ø

弯曲次数（C轨道） 较大。1 Mio. （25°C）

扭转应力 较大。3 Mio. （25°C）

电线数量/直径 2×2×0.25mm²

电线隔离 HDPE（whor，or，whgn，gn）

C轨道属性 1 Mio.

材质（夹克） TPE（UL / CSA）

夹克颜色 蓝色

外Ø 6.6毫米±5％

弯曲半径（移动） 10×外Ø

温度范围（固定） -40 ... + 80°C

温度范围（移动） -20 ... + 80°C

技术数据

工作电压 较大。60 V DC

工作电压（仅限UL列出） 较大。30 V DC

额定浪涌电压 1.5千伏

每次接触的工作电流 较大。4 A.

材料组 IEC 60664-1，I类

极数 4

组态 完全使用

传输参数 CAT5，D类（ISO / IEC 11801：2002），（EN 50173-1）

转移率 高达100 Mbit / s全双工

编码 d编码

LED显示屏 没有

锁定端口 螺纹M12×1 mm（TJ扭矩0.6 Nm）自锁

压缩腺体 M12（SW13）

保护 插入并拧紧IP65，IP66K，IP67（EN 60529）

锁定材料 锌压铸，亚光镀镍

材料 PUR

适用于波纹管（内部Ø） 无

一般数据

标准 DIN EN 61076-2-101（M12）

安装方法 插入，收紧

污染程度 3

温度范围 -25 ... + 85°C，取决于电缆质量

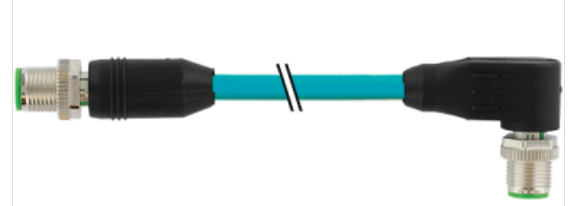

参考图片
