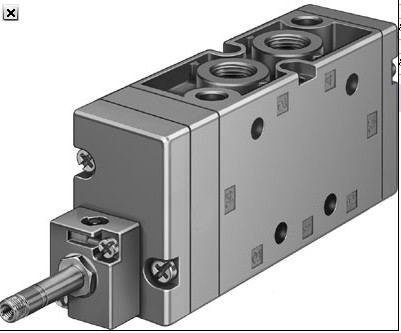

安装说明德国FESTO电磁换向阀MFH-5/3G-D-1-C

　　安装说明德国FESTO电磁换向阀MFH-5/3G-D-1-C

　　主要技术参数密封原理 软性驱动方式 电

　　ISO 规格 1 2 3结构特点 滑阀

　　手控装置 通过附件，锁定

　　底座上的气接口 G
G G

　　阀位尺寸 [mm] 43 56 71

　　先导气源 内先导或外先导

　　工作压力 内先导气源 [bar] 2 …10 3 …10

　　复位方式 气动 机械 气动 机械 气动 机械

　　工作介质 过滤压缩空气，润滑或未润滑

　　阀的响应时间 [ms]关 32 39 69 62 71 74

　　安装位置 任意位置排气噪声级 [dB (A)] 85

　　先导控制方式 先导控制流动方向 单向

　　公称通径 [mm] 8 11 14.5

　　介质温度 [° C] -10 …+50 *

　　阀功能 两位五通，单电控

　　先导压力 [bar] 2 …10 3 …10

　　标准额定流量 [l/min] 1200 2300 4500

　　复位方式 机械弹簧或气弹簧

　　排气功能 带流量控制安装方式 通孔安装

　　产品重量 [g] 450 710 1000

　　工作和环境条件复位方式 气复位 机械复位

　　ISO 规格 1 2 3开 23 17 46 24 49 33

　　真空环境温度 [° C] -10 …+50

　　外先导气源 [bar] -0.9 …+16 -0.9 …+16

　　536207 ADN-12-20-A-P-A紧凑型气缸

　　536254 ADN-25-20-A-P-A紧凑型气缸

　　2310 U-1/2消声器

　　161174 MPPE-3-1/2-10-010-B比例调压阀

　　163302  DNC-32-100-PPV-A-S2

　　547923 MS6-LFM-BI过滤器滤芯

　　547925  MS6-LFX-AKI活性碳滤芯

　　547922  MS6-LFM-AI滤芯

　　173034 JMEBH-5/2-1/8-B电磁阀

　　173146 MEH-5/3E-5,0-B电磁阀

　　156705 ADVULQ-32-20-P-A紧凑型气缸

　　543922  DGSL-6-20-P1A小型滑块驱动器

　　535412   DNCI-40-460-P-A

　　156847 ADVUL-12-20-P-A紧凑型气缸

　　552703  NECA-S1G9-P9-MP3多针插座

　　18220 10P-18-8A-D1-N-J-MMJ5M+GEMA

　　18220  10P-18-8A-D1-N-J-8M+GEMA
