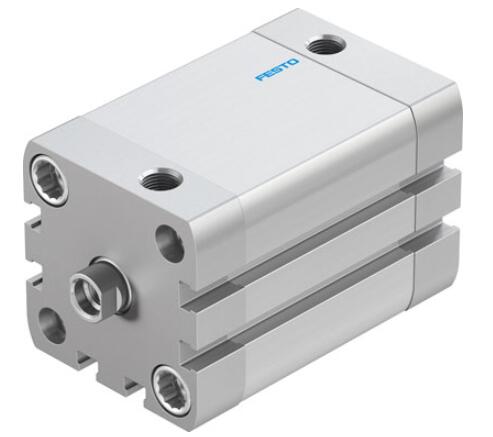

德国FESTO气缸选择ADN-40-40-I-P-A安装位置

德国FESTO气缸选择ADN-40-40-I-P-A安装位置

行程  40 mm

活塞直径  40 mm

活塞杆螺纹  M8

缓冲  P: 两端带弹性缓冲环/板

装配位置  任意

符合标准  ISO 21287

活塞杆末端  阴螺纹

位置检测  用于接近式传感器

派生型  单端活塞杆

工作压力  0.6 ... 10 bar

工作模式  双作用

工作介质  压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明  可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

耐腐蚀等级 CRC  2 – 中等腐蚀影响

环境温度  -20 ... 80 °C

在终端位置的冲击能量  0.7 J

6 bar时的理论作用力，回复行程  686 N

6 bar时的理论作用力，进程  754 N

0 mm行程时的移动质量  80 g

每10 mm 行程所增加的重量  37 g

0 mm行程时的基本重量  346 g

每 10 mm 行程的附加质量系数  9 g

安装类型  可选

带通孔

536218 ADN-16-200-A-P-A

536223_ADN-16-25-A-P-A

536237_ADN-20-20-A-P-A

536238_ADN-20-25-A-P-A

536241  ADN-20-50-A-P-A

536243 ADN-20-10-I-P-A

536250  ADN-25-160-A-P-A

536252 ADN-25-10-A-P-A

536274_ADN-32-40-A-P-A

536285 ADN-32-50-I-P-A

536294_ADN-40-30-A-P-A

536316_ADN-50-40-A-P-A

536316_ADN-50-40-A-P-A

536317_ADN-50-50-A-P-A

536322_ADN-50-15-I-P-A

536336_ADN-63-30-A-P-A

536338_ADN-63-50-A-P-A

536372_ADN-100-150-A-P-A

572657_ADN-32-20-A-PPS-A

ADN-100-155-A-P-A-R3

ADN-100-15-I-P-A-S6

ADN-100-300-A-P-A

ADN-100-40-A-P-A-S2-S6

ADN-100-40-I-P-A

ADN-100-50-A-P-A

ADN-100-80-A-P-A

ADN-12-13-A-P-A-8K8

ADN-125-100-A-P-A

ADN-12-5-I-P-A

ADN-16-20-A-P-A（536222）

ADN-16-25-A-P-A

ADN-16-25-A-P-A-Q

ADN-16-80-A-P-A

ADN-20-30-A-P-A

ADN-20-50-A-P-A-S2

ADN-20-50-I-P-A

ADN-25-100-A-P-A

ADN-25-10-I-P-A-S6 耐120度

ADN-25-110-I-P-A 536250

ADN-25-15-A-P-A 536253

ADN-25-20-A-P-A-S6（53625）

ADN-25-30-A-P-A

ADN-25-40-A-P-A

ADN-25-50-I-P-A-Q-12K8

ADN-32-10-A-P-A

ADN-32-10-A-P-A-Q

ADN-32-10-I-P-A

ADN-32-150-I-P-A  536267

ADN-32-15-A-P-A

ADN-32-15-I-P-A

ADN-32-15-KP-I-P-A

ADN-32-20-A-P-A

ADN-32-25-I-P-A

ADN-32-30-A-P-A-S2  536267

ADN-32-30-I-P-A

ADN-32-35-A-P-A（536267）

ADN-32-40-A-P-A

ADN-32-40-A-PPS-A-S2

ADN-32-40-I-P-A

ADN-32-50-A-P-A

ADN-32-5-A-P

ADN-32-5-I-P-A

ADN-32-60-I-P-A
