DGC-K-40-1000-PPV-A-GK，DGC-K-40-750-PPV-A-GK

DGC-K-40-1000-PPV-A-GK，DGC-K-40-750-PPV-A-GK

技术参数：

行程 1 ... 8,500 mm

活塞直径 40 mm

缓冲 PPV: 两端带可调的气缓冲

装配位置 任意

位置检测 用于接近式传感器

派生型 气源口位于两侧

标准活塞

加长活塞

工作压力 2 ... 8 bar

工作模式 双作用

ATEX 类气体 II 2G

燃爆防护型气体 c T4 X

ATEX 类粉尘 II 3D

燃爆防护型粉尘 c 120°C X

符合防爆要求的环境温度 -10°C <= Ta <= +60°C

工作介质 压缩空气符合ISO8573-1:2010 [7:-:-]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

CE 符号 (参见符合的标准) 根据 EU-Ex 防爆指导原则 (ATEX)

耐腐蚀等级 CRC 1 – 腐蚀影响

食品安全 参见补充材料信息

环境温度 -10 ... 60 °C

缓冲长度 30 mm

6 bar时的理论作用力，回复行程 754 N

6 bar时的理论作用力，进程 754 N

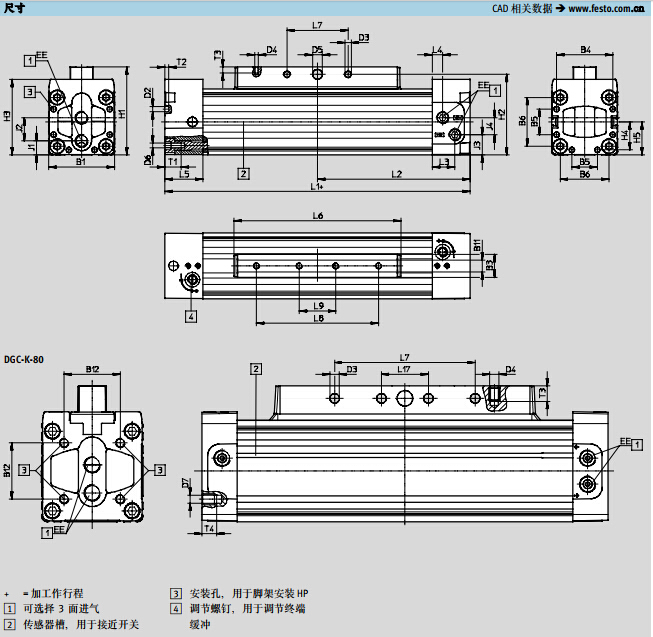

其它可用接口 参见产品图纸

安装类型 带附件

材料备注 符合 RoHS

材料信息，盖 压铸铝

材料信息，密封 NBR

TPE-U(PU)

主要技术参数

缸径 ∅ 18 25 32 40 50 63 80

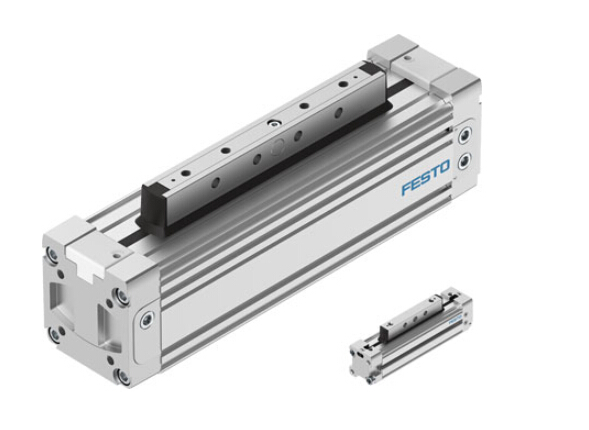

结构特点 带滑块的无杆气缸

导轨 带沟槽缸筒

工作方式 双作用

行程 [mm] 1 … 3,000 1 … 8,500 1 … 6,000 1 … 5,000 1 … 3,000

气接口 M5 Gx G¼ GÅ G½

缓冲 PPV 双端可调

缓冲长度 [mm] 16 18 20 30 30 30 83

较大速度

带 PPV 缓冲 [m/s] 2

带外部缓冲 [m/s] 3

位置感测 用于接近开关

安装方式 通过附件

安装位置 任意

工作和环境条件

缸径 ∅ 18 25 32 40 50 63 80

工作压力 [bar] 2…8 1.5 … 8

工作介质 压缩空气符合 ISO 8573-1:2010 [7:–:–] 标准

工作/先导介质注意事项 可用于润滑工作（一旦用了润滑，今后必须总是使用润滑工作）

环境温度1) [°C] –10 … +60

耐腐蚀等级 CRC2) 1
