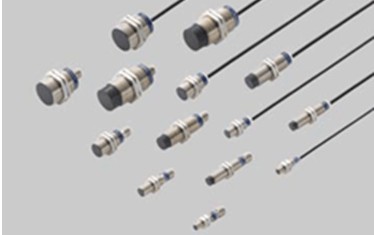

松下圆柱形接近传感器简要说明GX-F30MU-J

松下圆柱形接近传感器简要说明GX-F30MU-J

特点

*紧固强度提高约4倍

*配备清晰易见的双色指示灯

*配线简单 [直流双线式型]

*小型尺寸：φ5.4mm

*检测距离增加

*还备有防溅型 [直流双线式型]

技术参数

应差(滞后现象) 工作距离的20％以下(使用标准检测物体)

电源电压 12～24V DC+10/-15% 脉动P-P10%以下

消耗电流 0.8mA以下

              (注)：当输出处于OFF时为泄漏电流。

较大工作距离 10mm±10%

            (注)：较大工作距离是指使用标准检测物体时的较大可检测距离。

稳定检测范围 0～8mm

           (注)：稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。

标准检测物体 铁30 × 30 × t1mm

输出 无触点直流双线式

        ・负载电流：3～70mA(注1)

         ・剩余电压：3V以下(注2)

(注1)：较大负载电流根据使用环境温度变化。

(注2)：当电缆延长时、剩余电压会增加。

输出:输出动作 接近时ON

较大反应频率 350Hz

双色指示灯 稳定检测状态下绿色LED亮起

                 不稳定检测状态下橙色LED亮起

环境性能 : 绝缘电阻 所有电源连接端子与外壳之间、50MΩ以上、基于DC250V的高阻表

环境性能 : 耐振动 频率10～55Hz 双振幅1.5mm X,Y和Z方向各2小时

环境性能 : 耐冲击 频率1,000m/s2(约100G) X,Y和Z方向各3次

检测距离的变动:温度特性 使用环境温度范围内、+20℃时检测距离的±10％以内

检测距离的变动:电压特性 使用电源电压的±10％波动时、±2％以内

环境性能 : 保护构造 IP67(IEC)、IP67g(JEM)、防渗漏型

环境性能 : 使用环境温度 -25～+70℃、存储时：-30～+80℃

环境性能 : 使用环境湿度 45～85%RH、存储时：35～95%RH

环境性能 : 耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间

松下圆柱形接近传感器简要说明GX-F30MU-J
