捷高微型电磁阀规格型号，8210G094 240/60

捷高微型电磁阀规格型号，8210G094 240/60

WBIS：防水，3型，3S，4,4X，IP-67。 液晶聚合物（LCP）

采用1/2“NPT导管连接和螺钉端子包覆成型

布线简单。 接线盒可容纳18号（AWG）电线，

接地螺钉位于外壳内。

FM根据J.I.3W8A8批准。 AX（3610）。

CSA通过文件LR-13976。

ATEX Ex II1G Ex ia IIC T6获得批准

IEC Ga Ex ia IIC T6获得批准

符合适用的CE指令。

这些电磁阀适用于干净，干燥的空气或

惰性气体过滤至50微米或更好。 阻止

冷冻，媒体的露点至少应该是

比较温度18°F（-8°C）

可以暴露部分清洁空气或气体系统。

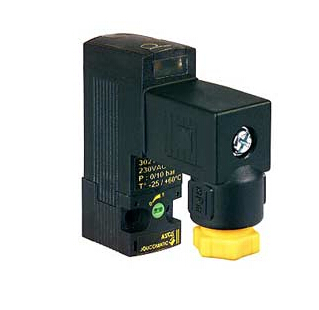

ISSC：DIN 43650 / ISO 4400，IP-65环氧树脂包覆成型与Din连接器

提供，适合接受0.310至0.400英寸的布线电缆。

LCP本质安全螺线管外壳是

由前缀“WBIS”。 环氧树脂

连接器按前缀“ISSC”排序。

特征

•本质安全的电磁阀外壳，提供腐蚀

在恶劣环境中的阻力

•专为安装在本质安全区域而设计，

具有适当批准和大小的电流和电压限制

安全屏障

•可分类在危险场所使用

国家电气规范：I，II和III类，

1分部，包括A组至G组

•电子增强型电磁阀效率高

墨盒操作器和非极化线圈

•三重冗余二极管可防止电脉冲

流回危险区域

•可安装在任何位置

仅隔膜和主盘FKM（先导阀是温NBR）。

当阀门选择垫圈处于外部位置且位置正确时，小值为零

施加辅助气压。 有关辅助，请参见146页的图表

压力与主线压力。 小15 psi工作压差

当选择垫圈处于内部位置时。

对于“净排气”阀门，压力端口为1/16“，排气口为1/4”。

重要提示：必须保持较工作压差

压力和排气口之间。 供应和排气管道必须满

区域，不受限制。 ASCO流量控制和其他类似组件必须

确保对方

仪表空气符合ANSI / ISA标准

S7.3-1975（R1981）出上述要求和

因此，标称功率为0.35 @ 24 VDC是这些阀门的可接受介质。

排气模式中有两个排气流（先导阀和主阀）。 飞行员

当空气或惰性气体可以时，必须将排气连接到主排气

不要筋疲力尽。

仅安装在气缸管路中。

捷高微型电磁阀规格型号，8210G094 240/60
