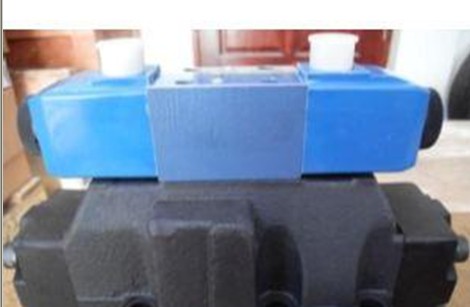

进口材质VICKERS插装阀DSV2-8-B-0
产品说明：
插装阀有盖板式和螺纹式两类。盖板式插装阀由先导部分(先导控制阀和控制盖板)、插装件和通道块(阀体)等组成，其基本结构如图5—3 1 6所示。图(a)中的衬垫在图(b)中是与阀套连成一体的结构，也有衬垫与控制盖板连成一体的结构，在修理中均可见到。
(1)插装件
①插装件的组成 插装件由弹簧1、阀芯2、阀套3及密封件4等组成，构成插装阀的基本单元(逻辑单元)，如图5—3 1 7所示，阀芯与阀套构成一个座阀式阀，关闭时密封xn好。
阀芯底部形状有多种形式(见附录3)，以适应方向控制、压力控制和流量控制，以及缓冲、阻尼、安全保护等多种附加复合控制功能的不同需要。
②插装件的图形符号
插装件的图形符号已经标准化(见ISO1 2 1 9)，但由于历史原因和进口设备来自不同国家，插装件的五花八门的图形符号常出现在各种液压设备的技术资料中，图5—3 1 8为其几例。
③插装件的面积比
插装件中的三个面积AA、AB、Ac(Ax)的大小选择对插装阀性能影响很大，尤其面积比值的选择更影响到插装阀的开关性能、阀的启闭性能(开启压力的大小)以及流动方向的可能性等这样一些基本性能。
目前国内外的插装件使用面积比大小的选择来取代上述三个面积的选择，以决定何种数值的面积比
适用于方向控制、压力控制和流
量控制，换言之，方向控制、压
力控制和流量控制的插装件中，
采用着合适的不同的面积比。
④内供与外供、内排与外排插装件
与常规阀一样，插装阀控制油的供油方式和排油方式，根据不同情况的需要，也有内供(内控)和外供(外控)、内排和外排等不同的组合方式。
