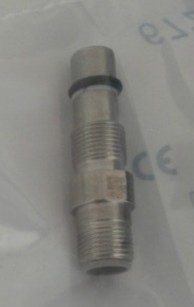

德国BALLUFF2线电感式传感器，产品运用

德国BALLUFF2线电感式传感器，产品运用

巴鲁夫2线电感式传感器可有针对性减少您应用领域内的型号种类。这样便可在您无需放弃功能性的同时节省仓储面积和成本。因为我们采用2线技术、作用距离跨越0至50 mm范围的标准产品系列包含M8至M30规格以及采用长方形结构的传感器。它们适合大多数的PNP或NPN控制系统。此外我们的2线电感式传感器还可为您提供开关距离增大的型号。

Range/Distance

实际开关距离 Sr，公差 ±10 %

所存储的开关距离 Sa 1.6 mm

较大温度浮动（Sr 的 %） 10 %

环境温度 -25…70 °C

防护等级 IP68

Functional safety

作电压 Ub 10~55 VDC

应用分类 DC -13

换接频率 2500 Hz

较大剩余电流 lr 500 µA

迟滞 H，较大（Sr 的 %） 20.0 %

重复精准度，较大（Sr 的 %） 5.0 %

额定开关距离 Sn 2 mm

特点

适用于DC、AC和AC/DC电源的传感器

拥有柱形、方形、齐平和非齐平结构

配备多种型号的电缆和插头

作用范围

环境温度

在 Ue 下的较大负荷电容 1 µF

就绪延迟 tv，较大 10 ms

工较大余波（Ue 的 %） 15 %

小工作电流 Im 5 mA

测量工作电压 Ue DC 24 V

测量工作电流 Ie 200 mA

测量短路电流 100 A

防护等级 II

电压下降，静态，较大 5 V

额定绝缘电压 Ui 250 V AC

Environmental conditions

EN 60068-2-27，冲击 半正弦，30 gn，11ms

EN 60068-2-6，振动 55 Hz，振幅1 mm，3x30 min

受污程度 3

MTTF (40 °C) 610 a

General data

基本标准 IEC 60947-5-2

Material

外壳材料 不锈钢

感应面，材料 PA 12

Mechanical data

安装 齐平

尺寸 Ø 12 x 70 mm

拧紧力矩 20 Nm

结构尺寸 M12x1

Output/Interface

开关输出端 无极性常开触点 (NO)

真实开关距离 Sr 2 mm
